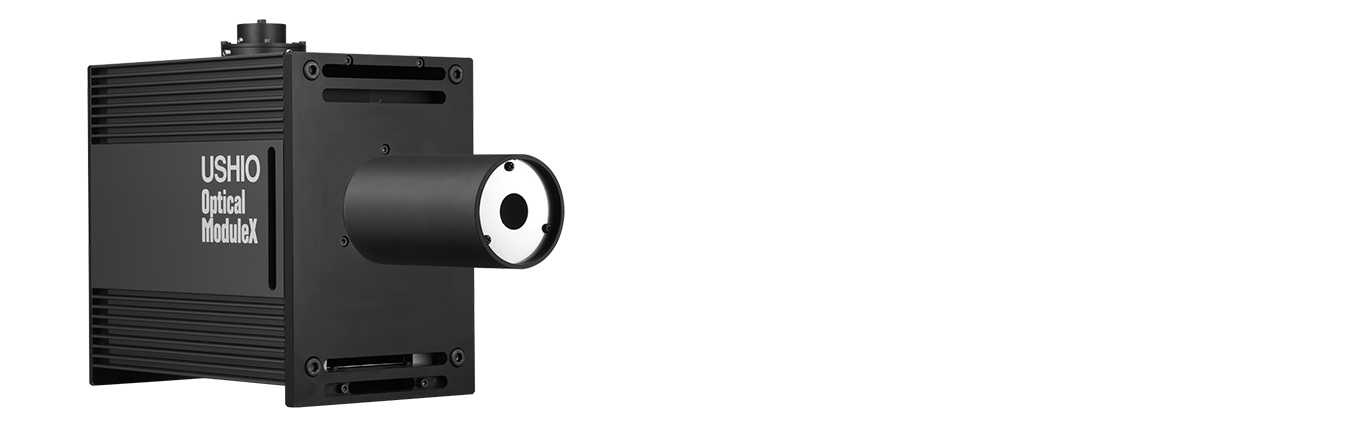

コリメータレンズモデル
日本光学硝子工業会規格、適合機。
光の広がりをコントロールし、
より高精細な目視検査を実現。
ワークサイズに応じて選べるラインナップを
ご用意しています。
検査方式
- 直視式
- 表面に光をあてた検査対象物を、角度を変えながら直接見て検査します。ガラスなどの透過物だけでなく非透過物の検査も可能です。
- 投影式
- ガラス・フイルムなどの透過する検査対象物に光をあて、スクリーンに投影された像を目視検査します。
- 反射投影式
- 鏡面やアルミ板、銅板等からの反射光をスクリーンに投影し、投影された像を目視検査します。検査対象物の表面のキズや異物、磨きムラ等を検査します。
特 長
- 1検査に最適な光学系を組み込み、ラインナップも豊富なOptical Modulexシリーズ。※1
- 2日本光学硝子工業会規格、適合機です。
- 3レンズ・ガラス検査で15年以上の実績をもちます。

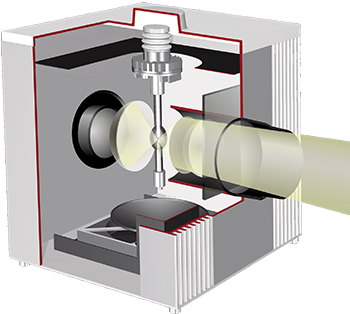

- 4コリメータレンズをつけることで光の広がりをコントロールし、小面積の対象物を効率よく検査することができます。大面積の検査には専用モデル（EGWタイプ）をご用意しています。
※1.Optical Modulexシリーズ
セット内容
ランプハウス
電源
ランプ
搭載ランプ
- 超高圧UVランプ

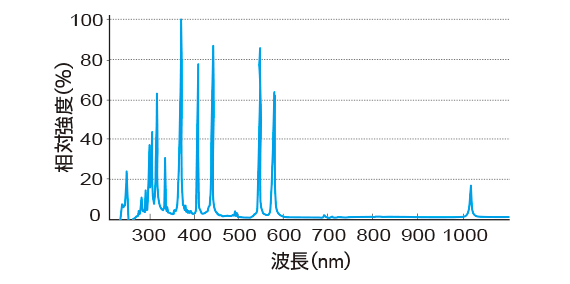

- ウシオ超高圧UVランプは、紫外線波長域のなかでも、特に3線（436nm,405nm,365nm）を有効に使用できるよう開発されており、長寿命で安定した放射強度を持つ高輝度光源です。
- クセノンショートアークランプ

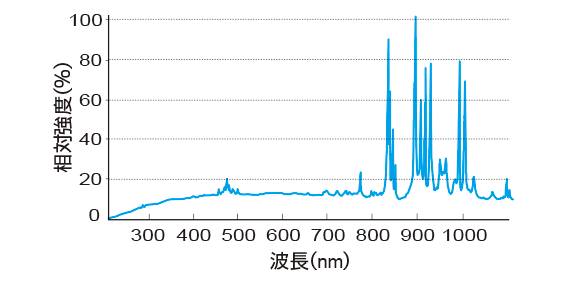

- クセノンショートアークランプ光源装置は自社開発のキセノンガスを封入した高輝度・点光源のランプで可視域・赤外域までの昼光に類似した連続スペクトルを有しています。
仕様
| 型式 | OPM2-252HEG | OPM2-502HEG | OPM2-502XEG | OPM2-252HEGW | OPM2-502HEGW | OPM2-502XEGW |
|---|---|---|---|---|---|---|
| セット内容 | ランプハウス・レンズ・電源・ランプ | ランプハウス・レンズ・電源・ランプ | ランプハウス・レンズ・電源・ランプ | ランプハウス・レンズ・電源・ランプ | ランプハウス・レンズ・電源・ランプ | ランプハウス・レンズ・電源・ランプ |
| 中心照度(1000mm距離) | 150lx | 270lx | 200lx | 100lx | 250lx | 120lx |
| 有効照射エリア (1000mm距離) |
φ300mm | φ300mm | φ300mm | φ1000mm | φ1000mm | φ1000mm |
| 中心照度(1500mm距離) | - | - | - | 40lx | 110lx | 50lx |
| 有効照射エリア (1500mm距離) |
- | - | - | φ1500mm | φ1500mm | φ1500mm |
| 搭載ランプ | 超高圧UVランプ USH-250SC2 |
超高圧UVランプ USH-500SC2 |
クセノンショートアークランプ UXL-500SX2 |
超高圧UVランプ USH-250SC2 |
超高圧UVランプ USH-500SC2 |
クセノンショートアークランプ UXL-500SX2 |
| ランプ電力 | 250W | 500W | 500W | 250W | 500W | 500W |
| ランプ推定実力寿命 ※保障寿命ではありません |
1000時間 | 800時間 | 1500時間 | 1000時間 | 800時間 | 1500時間 |
| 筐体サイズ (ランプハウス) |
W165×D337×H250 | W165×D337×H250 | W165×D337×H250 | W165×D337×H250 | W165×D337×H250 | W165×D337×H250 |
| 電源型式 | BA-H252 | BA-H502 | BA-X502 | BA-H252 | BA-H502 | BA-X502 |
| 筐体サイズ(電源) | W222×D230×H215.5 | W222×D230×H215.5 | W222×D230×H215.5 | W222×D230×H215.5 | W222×D230×H215.5 | W222×D230×H215.5 |
| 入力（電源） | AC100V 50/60Hz | AC100V 50/60Hz | AC100V 50/60Hz | AC100V 50/60Hz | AC100V 50/60Hz | AC100V 50/60Hz |
| 500VA | 1000VA | 1000VA | 500VA | 1000VA | 1000VA | |
| 出力（電源） | DC6.25A 40V | DC9A 57V | DC25A 20V | DC6.25A 40V | DC9A 57V | DC25A 20V |
※旧型式・UI灯具をご使用のお客様はこちらをご確認ください
外観図

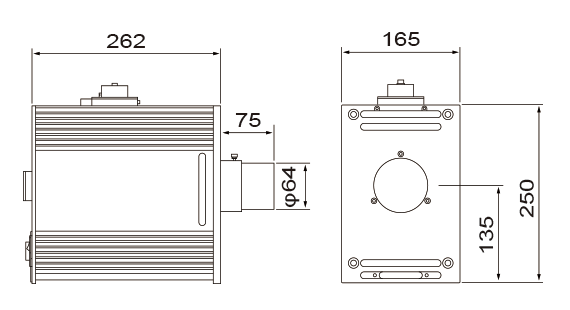

ランプハウス

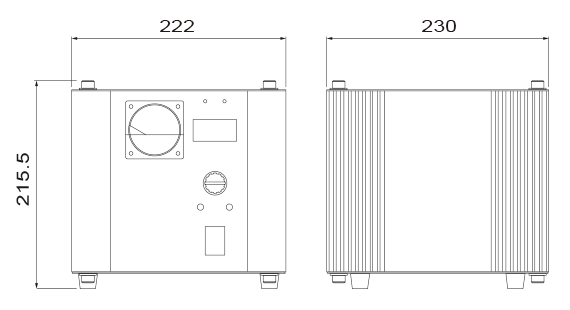

電源
