수지・탄소섬유

패트병이나 수지 성형 등, 오븐 공정, 열공정에서, 할로겐 램프 히터에 의한 비접촉 가열이 많이 이용되고 있습니다. 특히, preform과 같은 투과성이 있는 재료를 가열하는 경우에는 할로겐 램프 히터에 의한 광가열이 유효합니다.
또 탄소섬유의 흡수는 근적외선과 동일 스펙트럼을 가지고 있어, 효율적인 가열이 가능하고, 프리프레그의 건조에 유효합니다.

용도
주요 시료(試料)
특징
제품 예

용도

성형

PET 병 preform의 오븐 가열에 적합한 파장입니다.
가시광선부터 원적외에 걸쳐 연속적인 파장을 가지고 있어, 표면 가열이나 겉과 속 균일 가열 등 목적에 맞는 파장을 선택할 수 있습니다.
탄소섬유 복합재료의 프레스 성형 공정에서는 가열과 냉각을 반복해 실시하므로 시간을 필요로 합니다.
할로겐 히터의 뛰어난 고속 온도 조절 성능으로, 사이클 타임을 단축합니다.

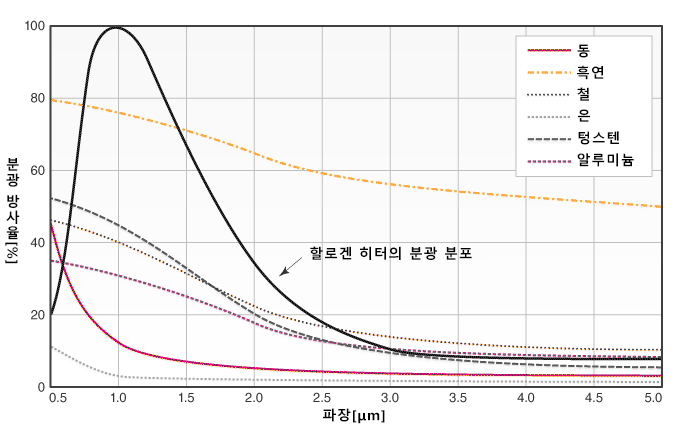

각종 금속 재료의 분광 방사율의 예

경화

열경화 수지나 용착 등 비접촉 가열의 클린 가열이 가능합니다.

온도 상승・하강 데이터

접합・용착

탄소섬유 끼리를 열용 입히는 경우, 접합 부분만을 가열시킬 필요가 있어, 할로겐 히터 광가열의 집광성이 유효합니다. 또 접합면 형상에 맞추기 위해, 램프 형상을 2 차원(2 D)이나 3 차원(3 D)에 벤딩 가공도 할 수 있습니다.

결정화 경화

할로겐 램프 히터 가열은 단시간에서 승온이 가능하므로, 수지 결정화 등 광범위한 사용이 가능합니다.

주요 시료(試料)

패트병, preform, PET, 에폭시, 아크릴, 플라스틱, CFRP, 프리프레그

특징

고효율 에너지원

투입 전력의 85%이상을 적외선으로 변환, 방사하는 고효율 램프식 방사 가열원입니다.
소비 전력 억제는 비용의 절감을 실현합니다.

고효율 에너지원

빠른 온도 조절 성능

열 용량이 작은 텅스텐 필라멘트를 발열체로 해, 비접촉에서의 고속 온도 조절이 가능. 패트병의 preform이면 몇 초로 약 200℃의 오븐을 실현합니다.
또, 상시 전력을 소비하는 저항 가열과 달리, 스위치 ON/OFF와 거의 동시에 에너지의 상승, 하강을 실시할 수 있어, 복잡한 가열 프로그램에 대응하는 정밀 열제어도 가능합니다.
빠른 기동성능은 택트타임 단축, 비용 절감에 기여합니다.

온도 조절 성능

pet 흡수 특성과 광파장

할로겐 램프 히터의 파장역이 가시광선부터 원적외까지 광범위하게 미치기 때문에 표면 가열, 겉과 속 균일 가열 등 목적에 맞는 램프 설정이 가능합니다. 전력・색온도(파장)・발광 길이 등, 목적으로 하는 프로세스에 따라, 최적화를 설계한 히터를 제공합니다.

집광, 면(面)조사(照射) 가열 등 플렉시블 가열

광학 설계된 히터 유니트를 조합하는 것으로, 패트병의 preform의 구부(口部)의 부분 가열, 보틀 전체 가열, 면가열 등, 다른 열원에서는 달성할 수 없는 가열을 비접촉으로 실시합니다.

반사막 부착 할로겐 히터

소형・클린 열원

할로겐 램프 히터는, 소형・경량인 것에도 불구하고, 큰 에너지를 출력 가능하기 때문에, 좁은 장소에도 설치 가능합니다. 또, 비접촉 가열 때문에, 깨끗한 환경을 유지해, 대기중・진공중 등 가열 환경도 상관없습니다. 광가열은 가스를 배출하지 않아, CO2 배출 삭감에도 효과가 있습니다.

긴 수명으로 일정한 에너지 방사

할로겐 사이클의 기능으로, 다른 할로겐 램프 히터에는 없는 긴 수명 설계가 가능합니다. 또한, 다른 열원과 같은 시간 경과 변화가 없고, 수명이 다할 때까지 거의 일정한 에너지 방사를 유지합니다.

전력 유지율 데이터

제품 예

수냉식 평면형 히터 유니트

~□2,000 mm까지의 각종 기반을, 높은 균일・높은 효율로 가열하는 유니트입니다.
포커스 히터

빛을 라인 모양으로 집광해, 워크 일부분을 보다 빠르게 가열하고 싶은 경우 등에 적합합니다.
파라볼라(parabola) 히터

넓은 면적을 균일하게 평면 조사하는 경우에 적합한 유니트입니다.
스팟 히터

1등식(燈式)의 심플 히터. 스팟 에리어를 가열시키는 실험 등에 최적입니다.
써클 히터

웨이퍼 주변만을 가열하는 경우 등에 유효합니다.
반사막 부착 히터

한방향에 효율적으로 열에너지를 방사할 수 있습니다.
반사 미러의 삭감 효과나, 천판上板(top board)의 온도 상승 억제 등의 효과가 있습니다.
수직 히터

램프 히터의 심장부인 필라멘트를 고정시키는 것으로, 수직 점등도 가능합니다.
