이 자외선 조사 기기는 LSI 제조 라인의 포토레지스트 경화에 사용합니다.
초고압 UV 램프와 엑시머 램프를 장착하여 드라이 에칭 시 플라즈마 내성 향상, 이온 주입 중의 포토레지스트 가스 방출 및 화상 방지, 전하 중화, 스트레스 제거 및 로우k 경화와 같은 다양한 응용 작업에 사용됩니다.

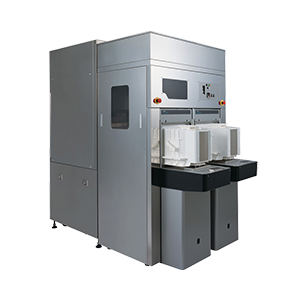

"Unihard" UV 포토레지스트 경화 시스템
파지티브 레지스트를 사용하는 이 시스템은 700 유닛 이상이 납품되어 반도체 제조 라인에 채택되었습니다.
UV 조사를 파지티브 레지스트의 개발(현상)을 마무리 하는 데 적용하는 것은 중합 (교차 연결) 반응을 일으킵니다. 그에 따라 레지스트의 내열 한계가 향상되고 다양한 공정의 내열성이 증가합니다.
이러한 특징을 활용하여 생산량과 생산성을 향상시킨다.
고강도 균일 조사
보증하는 초기 조도는 650 mW/cm 입니다.2 (at 220 to 320 nm) with ±10% uniformity.
쉬운 램프 유닛 교체
램프 유닛을 교체할 때 조정이 필요 없기 때문에 시스템 가동 중지 시간이 감소됩니다.
광범위한 제품 라인업
6인치 시스템(5인치 이하도 가능), 8인치 시스템 (6인치 이하도 가능), 및 12인치 전용 시스템을 포함하는 모든 작업 카세트 지원. 엑시머 램프와 8인치 시스템도 가능합니다.
드라이 에칭 동안의 플라즈마 내성 향상
이온 주입을 위한 가스 방출 방지와 치밀화
전하 중화 및 스트레스 소거
로우-k 경화
박막 자기 헤드를 위한 층간 절연막 형성
화합물 반도체 상승(lift-off) 공정
표면 변경
CCD 및 CMOS 이미저 브리칭 등
Example of heat resistance improvement
UV 경화 처리 이후 레지스트는 섭씨 250도에서 5분간 노출되더라도 녹지 않습니다. UV 경화가 없으면 리지스트는 섭씨 150도에서 5분간 노출에 녹습니다.

H120 시리즈 12인치 특수 장비는 SEMI-호환 로드 포트를 장착해 EFEM을 채택합니다. GEM300 호환
H208 시리즈 8인치 및 6인치 기기 지원

설치된 광원
