UITシリーズ
- 紫外線光量の計測

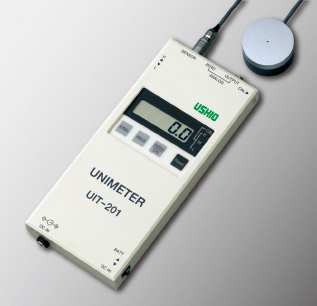

- UIT-201
2波長のリアルタイム測定が可能。
本体は従来器より薄型化。
特長
1. 受光器の交換で、2波長域 （中心波長365nm、405mm）の測定が可能
2. 電源は乾電池または外部電源から供給
3.延長ケーブル（本体～受光器:標準オプション2m）対応
測定モード（代表例）
- リアルタイム照度測定
仕様
| 型式 | UIT-201 |
|---|---|
| 表示 | 本体に表示画面有 液晶デジタル表示、照度4桁 |
| 機能 | リアルタイム表示、3段階レンジ切替え、 感度値（CAL値）調整 |
| アナログ出力 | 出力電圧：0-1.999V、出力インピーダンス：2kΩ以下、 応答速度：約50msec. |
| サンプリングレート | 32サンプル/秒 |
| 電源 | 単4電池3本またはACアダプタによる外部電源（ACアダプタはオプション） |
| 寸法（mm） | 80（W)×180（D）×19（H） |
| 重量（g） | 150以下 |
| 型式 | UVD-365PD | UVD-405PD | |
|---|---|---|---|
| タイプ | セパレート型 | ||
| 感度波長域（nm） | 330～390 | 330～490 | |
| 絶対値校正波長（nm） | 365 | 405 | |
| 校正精度（%） | ±5 | ||
| 受光径（mm） | φ1 | ||
| 非直線性（%） | ±1以内 | ||
| 使用温度範囲（℃）（受光器温度） | 0～50 | ||
| 温度依存性（代表値） | -0.2%/ºC | -0.1%/ºC | |
| 照度測定範囲 | Hレンジ | 0.0～500 | 0.0～150.0 |
| Mレンジ | 0.00～199.9 | 0.00～19.99 | |
| Lレンジ | 0.000～19.99 | 0.000～1.999 | |
| 分光感度特性（代表値） |
|
|
|
| 角度依存性（各型式共通および代表値） |
 |
||

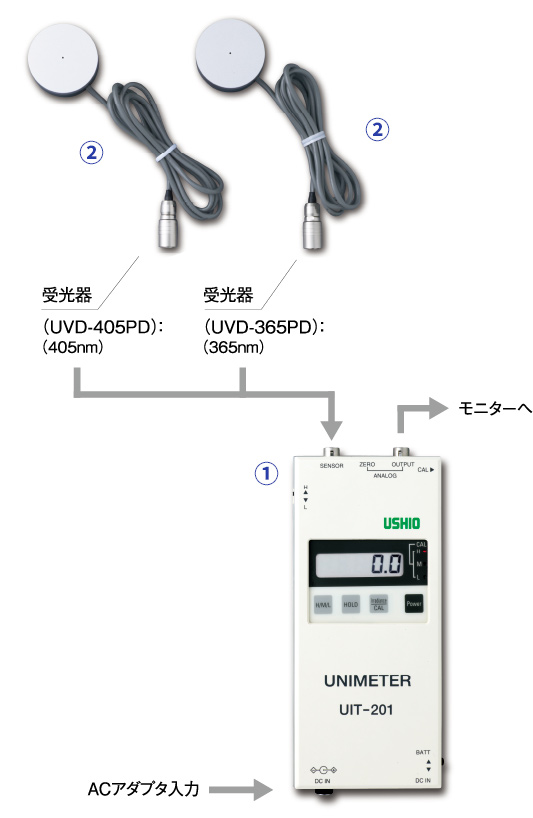

構成
構成品
- ①本体
- ②受光器（2種類）
- ③アナログ信号出力ケーブル
- ④取扱説明書 トランクケース
- ⑤乾電池（単4×3本）
オプション
- 本体～受光器延長ケーブル
（標準：2m） - ACアダプタ

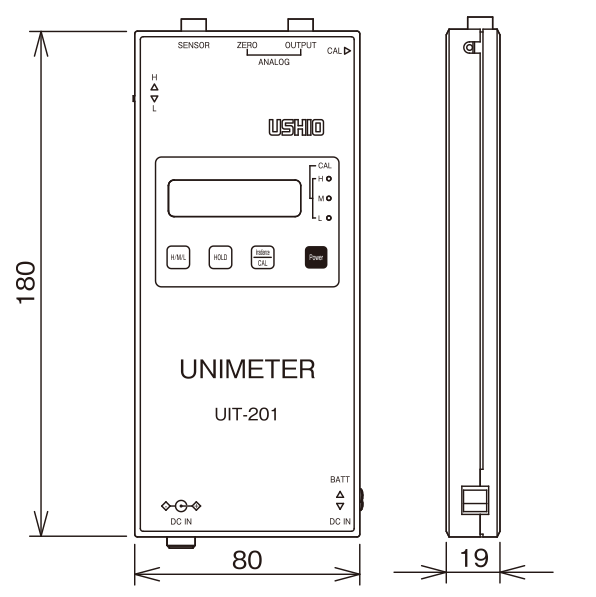

外観図
（UVD-365PD、UVD-405PD）
- 紫外線光量の計測
- UIT-250
様々な波長における受光器を準備。
リアルタイムと積算光量が測定可能。
特長
1. 受光器の交換で、5波長域 （中心波長172mm、254mm、 313mm、365mm、405mm）の照度測定が可能
2. 電源は乾電池または外部電源から供給（外部電源はUIT-250Aのみ対応）
3. 延長ケーブル（本体~受光器:2m、5m、10m、15m、20m）対応
4. 照度、ピーク照度、積算光量、照度分布の測定
5. メモリ搭載で最大4分間の照度分布測定
6. オートパワーOFF機能の有効・無効切り替え
7. PCとのシリアル通信機能
測定モード（代表例）
- ①リアルタイム照度測定
- ②ピーク照度測定
- ③積算光量測定
仕様
| 型式 | UIT-250 | UIT-250A |
|---|---|---|
| 表示 | 本体に表示画面有 液晶デジタル表示、照度4桁、積算光量5桁 | |
| 機能 | リアルタイム表示、ピーク照度、積算光量、照度分布、 温度、3段階レンジ切替え、オートパワーオフ（5分/無効） |
|
| 照度分布出力 | 記録時間最大2分または4分（記録計接続時） | |
| サンプリングレート | 16または32サンプル/秒 | |
| 通信仕様 | 通信仕様：半二重、同期方式：調歩同期（非同期）、 ボーレート：4800bps（固定）、伝送コード：ASCII、 データ長：8bit（固定）、ストップBIT：1、パリティ：なし、デリミタ：CR |
|
| 電源 | 単4電池3本 | 単4電池3本または外部 |
| 寸法（mm） | 75（W）×160（D）×15（H） | 75（W）×186（D）×18（H） |
| 重量（g） | 250 | 330 |
| 遮熱カバー | 取付可（一体型のみ） | 取付不可 |
| 型式 | UVD-S172 | UVD-C254/S254 | UVD-S313 | UVD-C365/S365 | UVD-C405/S405 |
|---|---|---|---|---|---|
| タイプ | セパレート型 | 一体型/セパレート型 | セパレート型 | 一体型/セパレート型 | 一体型/セパレート型 |
| 感度波長域（nm） | 150～400 | 220～310 | 280～360 | 310～390 | 320～470 |
| 絶対値校正波長（nm） | 172 | 254 | 313 | 365 | 405 |
| 校正精度（％） | ±5 | ±10 | ±5 | ±5 | ±5 |
| 受光径 | Φ4 | Φ10 / Φ3 | Φ3 | Φ10 / Φ1 | Φ10 / Φ1 |

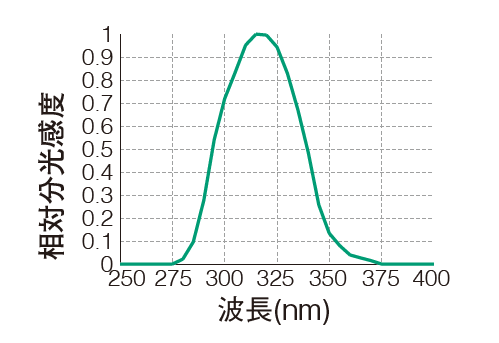

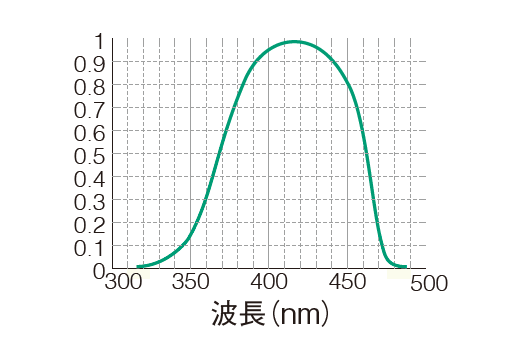

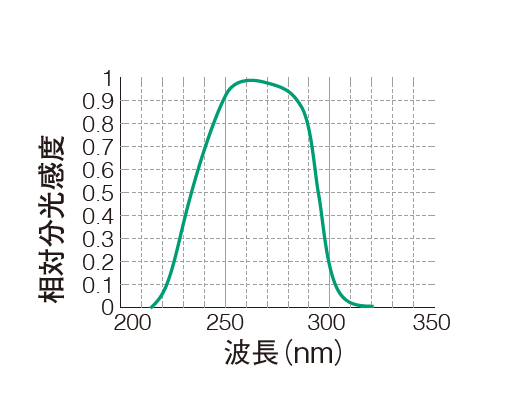

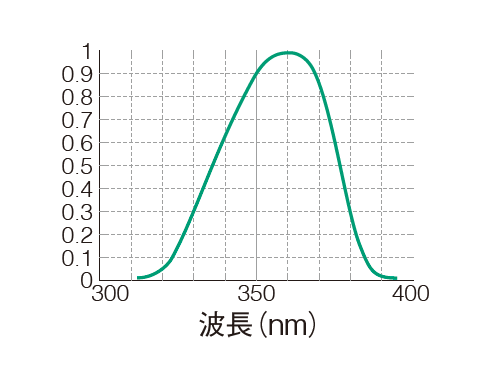

| 分光感度特性 （代表値） |
- |
|
|
|
|

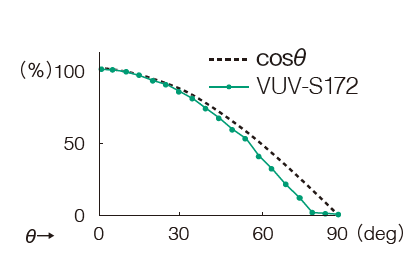

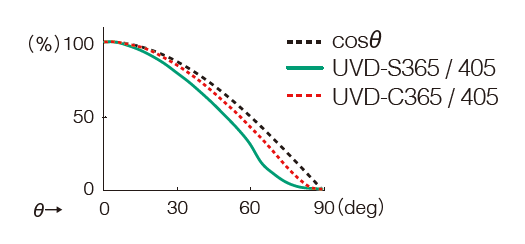

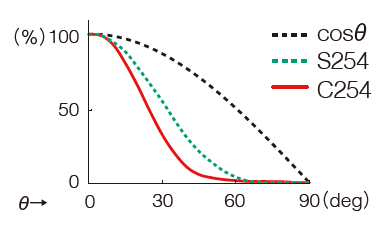

| 角度依存性 （代表値） |
|
|
|
 |
|

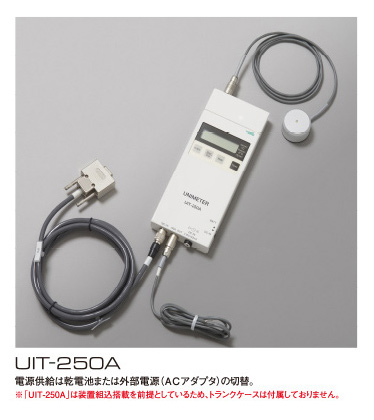

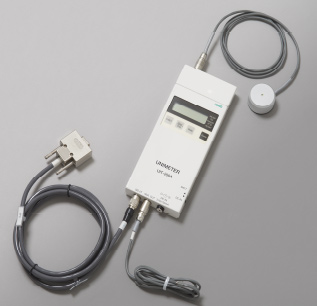

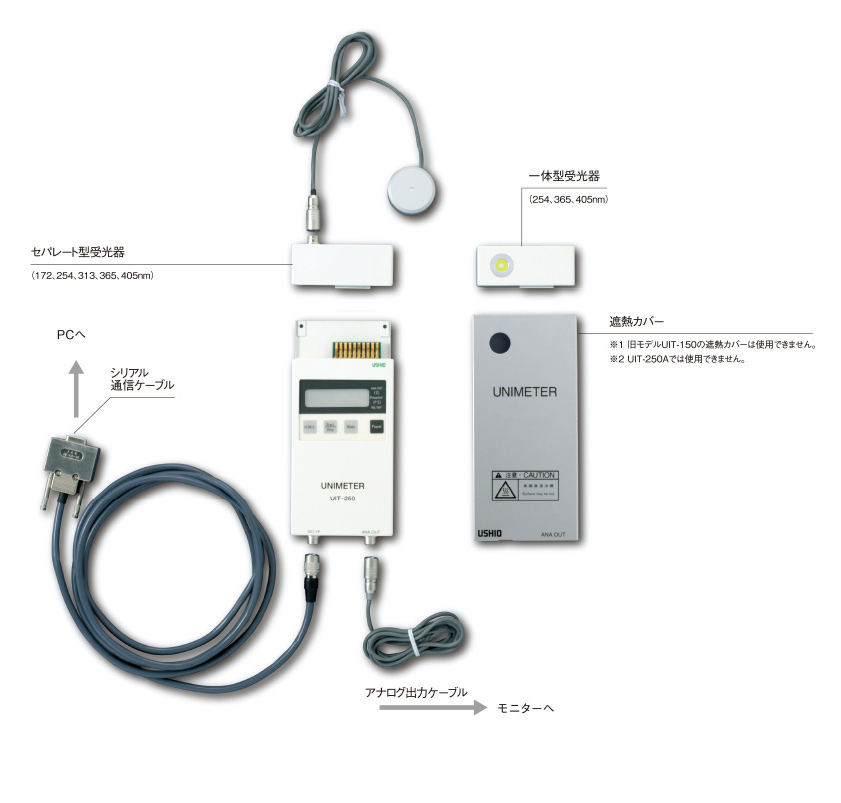

構成
UIT-250
付属品
- 取扱説明書 トランクケース
- 乾電池（単4×3本）
- 精密ドライバー
オプション
- 延長ケーブル
（標準：2m、5m、10m、15m、20m）
外観図
- 紫外線光量の計測

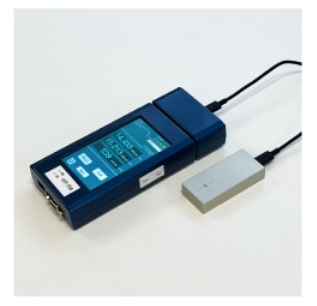

- UIT-700
多彩な機能（測定モード）と低照度から高照度の測定（ワイドダイナミックレンジ）が可能。
特長
1. タッチパネル方式で直感的かつ容易に操作が可能
2. 多彩な機能（リアルタイム、キャプチャー、ロギング、スタンドアロンなど）で測定データの結果や傾向を容易に確認、管理が可能
3. PCとのUSB接続でデータの取り扱いをスムーズに行え、シリアル通信機能でシーケンサーなどから外部操作が可能
4. 低照度から高照度まで幅広い範囲の測定が可能（0.1μW/cm2～25W/cm2 まで測定が可能です。※受光器によって最大値に制限あり）
5. 受光器の交換で多彩な波長を測定可能（172nm、222nm、254nm、313nm、365nm、405nm、385～450nm）
6. サンプリング数は最大500Hzまで選択可能、メモリ容量は最大で約100分間の測定を記録可能（サンプリング数10Hzの場合）
7. オートパワーオフ機能やUSBからの電源供給で自動立上げ機能を搭載
8. 電源は２次電池を採用、USBバスパワーで外部電源から供給可能
9. CEマーキング及びUKCAの安全規格に対応
10. 本体やデジタル受光器の固定用タップで容易に装置へ固定が可能

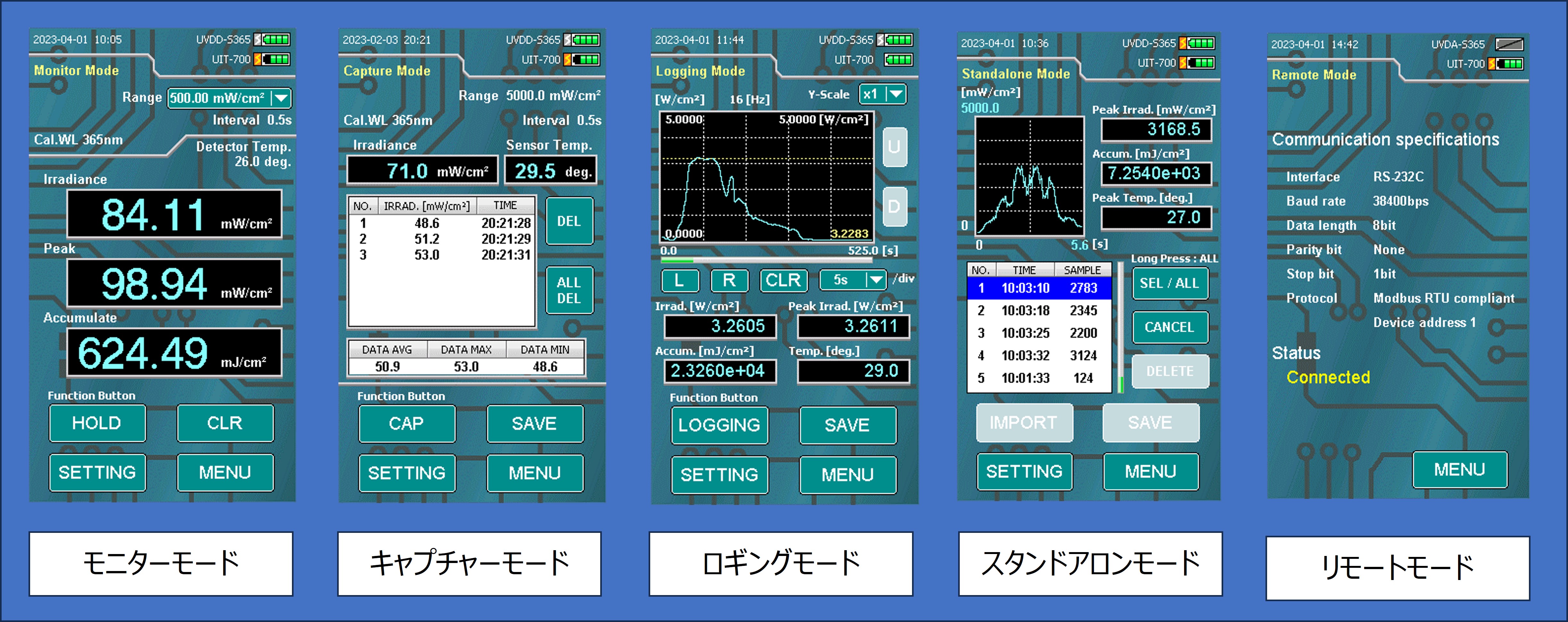

測定モード（代表例）
仕様
本体仕様
| 外形寸法 | 80 (W)×148 (D)×30 (H) (mm) 突起部は含んでいません | |
|---|---|---|
| 重量 | 約370g | |
| 電源 | リチウムイオン電池または USBバスパワー（5V、500mAmax） | |
| バッテリー動作可能時間 | 約12時間 | |
| 使用環境 | 温度・湿度 | 非充電時：0～45℃・70%以下 充電時：0～40℃・70%以下 |
| 測定 | 機能 | モニターモード／キャプチャーモード／ロギングモード／スタンドアロンモード／リモートモード |
| サンプリングレート | 16Hz、50Hz、100Hz、250Hz、500Hz （ロギングモードのみ） |
|
| 最大記録データ数 | 150,000サンプル | |
| 受光部 | アナログ受光器、デジタル受光器 | |
| 外部インターフェース | USB（Type C） | バッテリー充電、 ストレージデバイス（512MB）へのアクセス （ストレージモードのみ） |
| Dsub9pin | RS-232C通信 | |
| 照度値出力 アナログ0～2V（モニターモードのみ） |
||
受光器仕様
| 型式 | UVDA-S172 | UVDA-S222 | UVDA-S254SA UVDD-S254SA |
UVDA-S313 | |
|---|---|---|---|---|---|
| タイプ | アナログ型 | アナログ型 | アナログ型 デジタル型 |
アナログ型 | |
| 感度波長域（nm） | 150～400 | 200～300 | 210～290 | 280～360 | |
| 絶対値校正波長（nm） | 172 | 222 | 250 | 313 | |
| 校正精度（％） | ±10 | ±10 | ±5 | ±5 | |
| 使用温度範囲 （受光部温度（℃）） |
0～50 | 0～50 | 0～50 ※1 | 0～50 | |
| 受光径（mm） | Φ4 | Φ4 | Φ3 | Φ3 | |
| 照度測定範囲（mW/cm2) | 1 | 0.0000～5.0000 | 0.0000～5.0000 | 0.0000～5.0000 | 0.0000～5.0000 |
| 2 | 0.000～50.000 | 0.000～10.000 | 0.000～50.000 | 0.000～50.000 | |
| 3 | 0.00～500.00 | 0.00～500.00 | 0.00～500.00 | ||
| 4 | 0.0～2500.0 | 0.0～5000.0 | 0.0～5000.0 | ||
| 分光感度特性 （代表値） |
- |
|
|
|
|
| 角度依存性 （代表値） |
|
|
|
|
|
| 型式 | UVDA-S365 UVDD-S365 |
UVDA-S405 UVDD-S405 |
UVDD-SLED | UVDA-365PD | UVDA-405PD | |
|---|---|---|---|---|---|---|
| タイプ | アナログ型 デジタル型 |
アナログ型 デジタル型 |
デジタル型 | アナログ型 | アナログ型 | |
| 感度波長域（nm） | 310～390 | 320～470 | 330～490 | 330～390 | 330～490 | |
| 絶対値校正波長（nm） | 365 | 405 | 385,395,405,450 | 365 | 405 | |
| 校正精度（％） | ±5 | |||||
| 使用範囲温度 （受光部温度（℃）） |
0～50 ※1 | 0～50 ※1 | 0～50 ※1 | 0～50 | 0～50 | |
| 受光径（mm） | Φ1 | |||||
| 照度測定範囲（mW/cm2) | 1 | 0.0000～5.0000 | 0.0000～5.0000 | 0.0000～5.0000 | 0.0000～5.0000 | 0.0000～5.0000 |
| 2 | 0.000～50.000 | 0.000～50.000 | 0.000～50.000 | 0.000～50.000 | 0.000～50.000 | |
| 3 | 0.00～500.00 | 0.00～500.00 | 0.00～500.00 | 0.00～500.00 | 0.00～150.00 | |
| 4 | 0.0～5000.0 | 0.0～2000.0 | 0.0～5000.0 | |||
| 5 | 0～15000 | 0～25000 | ||||
| 分光感度特性 （代表値） |
|
|
|
|
|
|
| 角度依存性 （代表値） |
|
|
|
|
|
|
※1 デジタル型受光器（UVDD-S254SA、S365、S405、SLED）のケーブル接続時は、0～40℃となります。
構成
付属品
- 本体ご購入の場合
- ①ケース
- ②本体連結金具（ネジ4個）
- ③精密ドライバー
- ※ UIT-700には、充電やPCと接続するためのUSBケーブルは付属していませんので、別途ご準備ください。
アナログ受光器とは
感度モジュールと丸形受光部で構成されています。
これまでの丸形受光器と同じ照度値が出力されるよう感度モジュールを調整しております。
デジタル受光器とは
USBモジュール、USBケーブル、箱型受光器で構成されています。
箱型受光器はUSBケーブルと切り離して照度値を記録することが可能です。
これまでの丸形受光器と同じ照度値が出力されるよう受光器内部で調整しております。
お手持ちの受光器をUIT-700で使用される場合
【UIT-201シリーズの場合】
お手持ちのUVD-365PD/405PDをUIT-700でご使用いただけます
受光部
- UVD-365PD → UVDA-365PD
- UVD-405PD → UVDA-405PD
お手持ちのUVD-365PD、UVD-405PDをUIT-700とSETでご使用する為には、再校正が必要です。
校正費には
①PD変換ケーブル
②UVDA***用の感度モジュールの費用も含まれ、その際、受光器の型式・S/Nが変わりますのでご注意下さい。
【UIT-250シリーズの場合】
お手持ちのUVD-S313/S365/S405をUIT-700でご使用いただけます
受光部
- UVD-S313 → UVDA-S313
- UVD-S365 → UVDA-S365
- UVD-S405 → UVDA-S405
お手持ちのUVD-S313、UVD-S365、UVD-S405をUIT-700とSETでご使用する為には、再校正が必要です。
校正費には
②UVDA***用の感度モジュールの費用も含まれ、その際、受光器の型式・S/Nが変わりますのでご注意下さい。
また、UVD-S***用の感度調整モジュールは廃棄となります。

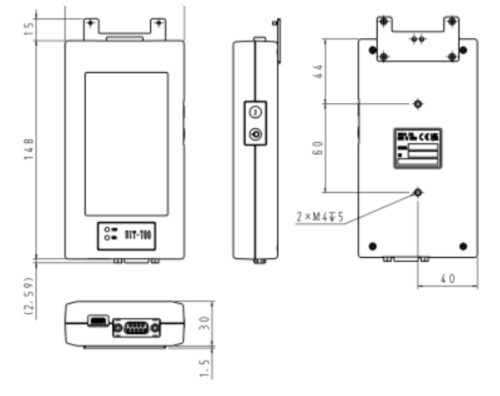

外観図
アナログ受光器（代表例）

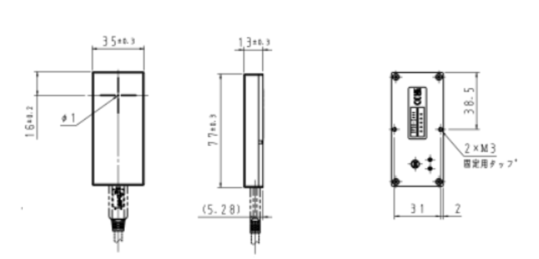

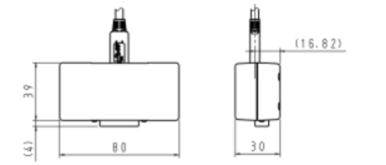

デジタル受光器（代表例）
USBケーブル（2m）
