자동차

금속재의 압연, 강판의 핫프레스, 도장 건조(전착제 電着劑) 등의 공정에서, 종래의 열풍로, 통전 가열, 유도 가열로 바뀌는 클린 가열원으로써 사용할 수 있습니다.

용도
주요 시료(試料)
특징

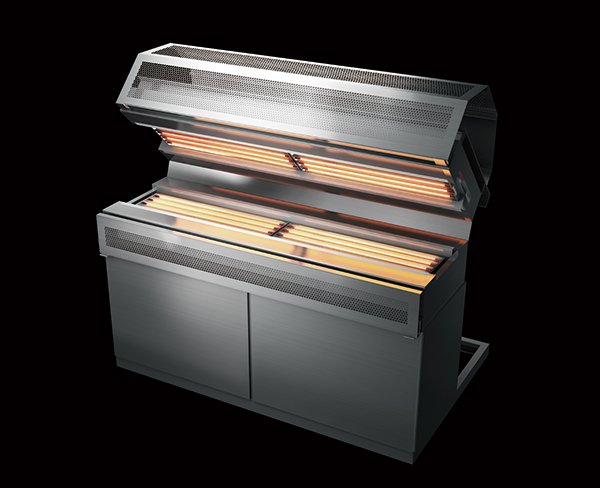

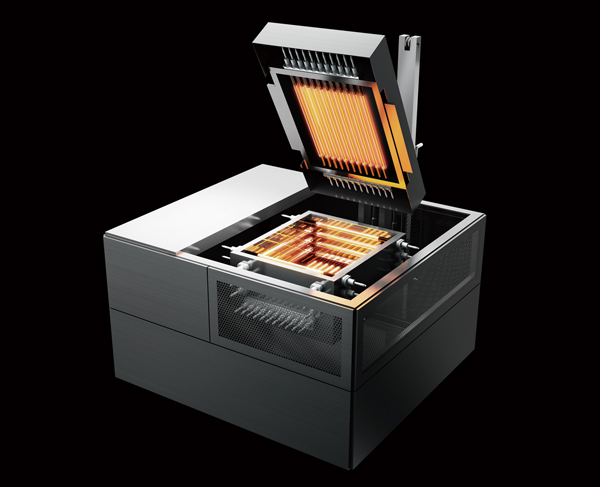

제품 예

용도

압연

투입 전력의 85%이상을 적외선으로 변환, 방사하는 고효율 램프식 방사 열원입니다.
급속 온도 조절이 가능하기 때문에 고로 길이의 단축, 공간 절약화가 실현 가능합니다.
금속재를 선택하지 않고 압연전 가열이 가능합니다.
소비 전력 억제로 비용을 절감 합니다.

동판+Ni도금 (t=0.7) 가열 실험

Die quench (핫 스탬프, 핫 프레스)

금속재의 압연, 강판의 Die quench (핫스탬프, 핫프레스), 도장 건조(전착제 電着劑) 등의 열처리 공정에서, 종래의 열풍로, 통전 가열, 고주파 가열로 바뀌는 클린 가열원으로써 할로겐 램프 히터가 이용되고 있습니다.
할로겐 램프 히터는 급속 온도 조절이 가능한 열원이고, 가스로(爐)와 비교해, 고로 길이 단축이 가능하고, 설비 설치 면적을 큰폭으로 축소합니다.
또 비접촉 가열이므로, 벨트 컨베이어 등에서 강판 워크가 이동하는 경우에도 클린 가열이 가능합니다.

건조・수분 제거

비접촉 가열에 의한 클린화를 도모할 수 있습니다.
급속 온도 조절이 가능하기 때문에 고로 길이의 단축, 공간 절약화가 실현 가능합니다.
도장 후의 건조나 강판 세정 후의 건조에 적합합니다.
뛰어난 컨트롤 성능을 지녀, 높은 균일한 열처리가 가능합니다.

접착・접합

접착・접합 공정에서, 램프에 의한 비접촉 가열이 가능합니다.
납땜이나 경납땜 등으로 진공 중에서 금속 접합도 가능합니다.

주요 시료(試料)

강판, SUS, 알루미늄, 마그네슘, 철, 전착제, 도장

특징

고효율 에너지원

투입 전력의 85%이상을 적외선으로 변환, 방사하는 고효율 램프식 방사 가열원입니다.
소비 전력 억제는 비용의 절감을 실현합니다.

고효율 에너지원

우수한 온도 조절 성능

열 용량이 작은 텅스텐 필라멘트를 발열체로 해, 비접촉에서의 고속 온도 조절이 가능합니다.
예를 들어, 알루미늄을 가열한 경우, 불과 10초에 300℃까지 온도상승이 가능합니다.
가열 시간 단축으로 처리 능력 향상을 실현합니다.
또, 상시 전력을 소비하는 저항 가열원과 달리, 필요시 ON, 불필요시 OFF가 가능해, 비용을 절감 합니다.

온도 조절 성능

재료 흡수 특성에 맞춘 광파장

각종 금속의 흡수 특성과 할로겐 램프 히터의 출력 파장이 매치되어 있어, 고효율뿐만 아니라, 고주파 가열이나 핫 에어에서는 불가능한 가열 프로세스가 가능하게 됩니다.

각종 금속 재료의 분광 방사율의 예

높은 컨트롤 성능

광학 설계된 히터 유니트와 전용 PID 제어 시스템으로, 다른 열원에서는 달성할 수 없는, 뛰어난 열제어를 실현합니다.
비접촉으로 면내 온도±5%의 분포를 달성.

소형・클린 열원

할로겐 램프 히터는, 소형・경량인 것에도 불구하고, 큰 에너지를 출력 가능하기 때문에, 좁은 장소에도 설치 가능합니다. 또, 비접촉 가열 때문에, 깨끗한 환경을 유지해, 대기중・진공중 등 가열 환경도 상관없습니다. 광가열은 가스를 배출하지 않아, CO2 배출 삭감에도 효과가 있습니다.
