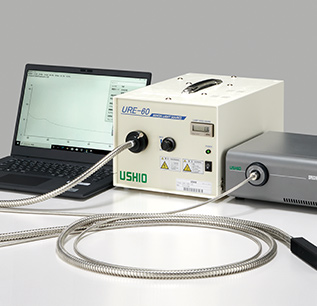

UREシリーズ

分光反射率の計測: URE-60V、URE-60D

曲面でも非破壊検査で現物の
反射率が可能な測定器

特長
測定モード（代表例）
仕様
構成

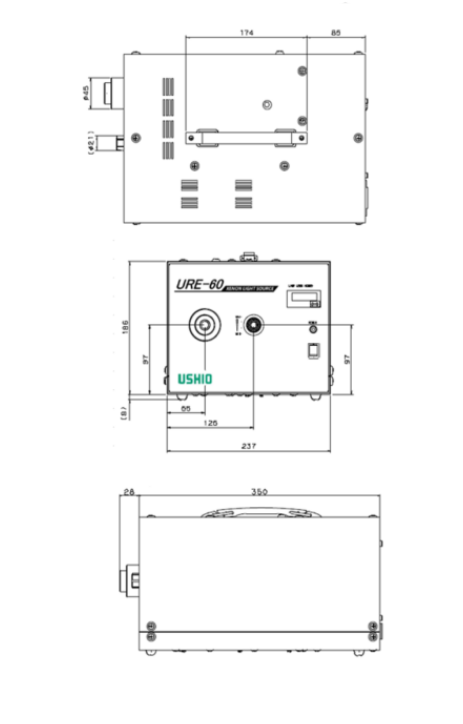

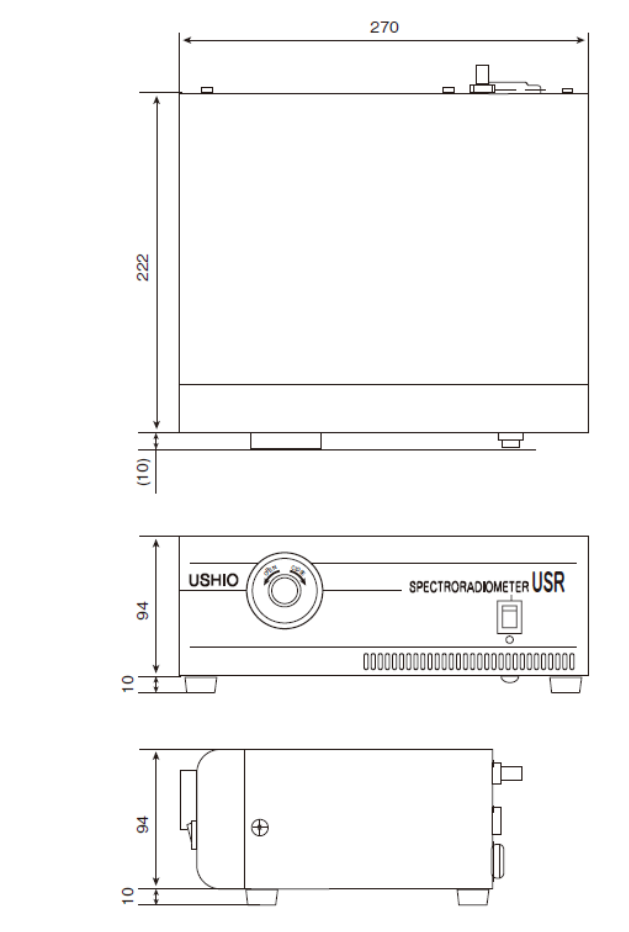

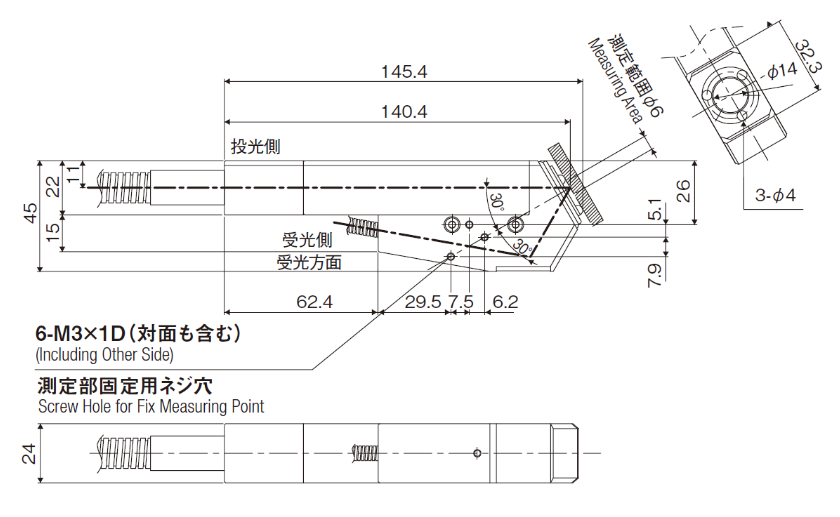

外観図

特長

1. 1台で2役

分光放射照度計としても活用可能

2. 非破壊で大型製品の現品測定も可能

ウシオ独自の測定部により、これまで不可能だった大型製品の現品測定が可能。光学研磨されたガラス、特に集光鏡や平面鏡、レンズなどの光学部品に最適

3.コンパクトな測定部

測定部は持ち運び可能なハンディタイプなので、光学部品のある場所で測定可能。また、測定部の位置を自由に変えることもでき、反射率のムラが評価可能

4. 測定結果が瞬時に

測定波長域には2種類のバージョン（280～800nm/300～1000nm）があり、瞬時に測定が可能

5. 測定データはExcelで処理可能

測定データは、Excelで処理・保存が可能

6. 曲面の分光反射率測定も可能

集光鏡のような曲面を非破壊で測定が可能

7. OSは、Windows10対応

付属するPC専用アプリケーションにて、測定表示

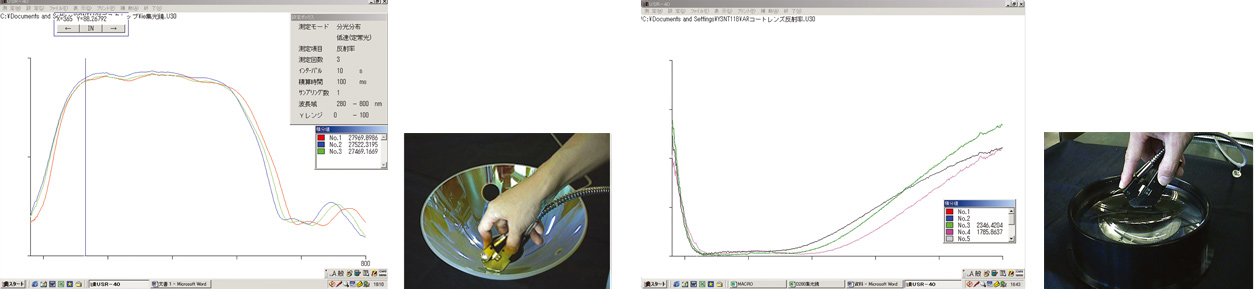

測定モード（代表例）

各場所での分光反射率を同時に表示でき、指定した波長の反射率を確認できます。
また、場所ごとの反射率ムラの評価が可能です。

多層膜蒸着集光鏡

ARコート付レンズ

仕様

型式	URE-60V URE-60D
測定可能部品	集光鏡、平面鏡、レンズ等の光学部品 ①寸法：φ20mmまたは□20mm以上のもの ②曲面：±R50mm～平面 ③表面：光学研磨または相当品（拡散面は除く）
光源ユニット	75Wキセノンランプ
測定領域	Φ6mm

測定波長範囲および測定ファイバー

タイプ	入射角度	測定波長範囲	波長精度	分解能	ファイバー長
V type	30°	300～1000nm	±2nm	3nm	1mまたは3m
D type	30°	220～800nm	±2nm	3nm	1mまたは3m

測定精度

繰り返し再現性ランプ変動による繰り返し再現性		±0.5％以内
ノイズ量	280～350	±4.0％以内
	350～800	±0.5％以内
	800～1000	±2.0％以内
測定精度	平面	±1.5％以内
	平面～曲率R100nm	±2.0％以内
	曲率R100nm～R50m	±4.5％以内（石英拡散版使用時）

※測定精度は繰り返し再現性0.5%を含みます

ユーティリティ

①USR-45V、USR-45D用	AC100V	50/60Hz	1.0A
②キセノン光源用	AC100V	50/60Hz	1.5A
③パソコン用	AC100V～240V	50/60Hz	1.5A以内

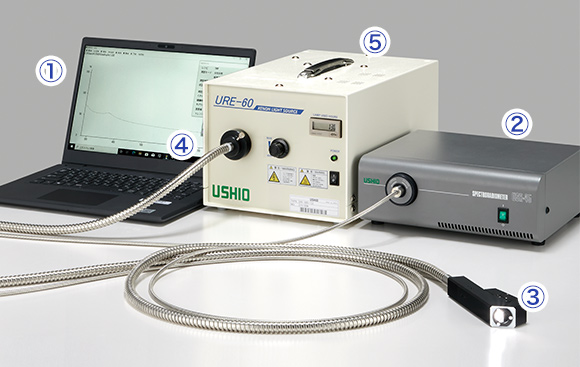

構成

構成品

①ノートパソコン
②検出器（USR）本体（USBケーブル＋ACケーブル）
③ファイバー（入射部＋ファイバー）
④USR測定ファイバー（測定ヘッド＋検出器ファイバー）
⑤キセノン光源（光源装置＋キセノン光源ファイバー＋電源コード）
⑥100％透過測定治具・透過専用測定プレートベース
⑦アルミケース
⑧その他
・石英標準反射面、シリコン標準反射面
・電源プラグ用3P-2Pアダプタ
・CD-ROM
・六角レンチ、六角穴付ボルト
・検査成績書
