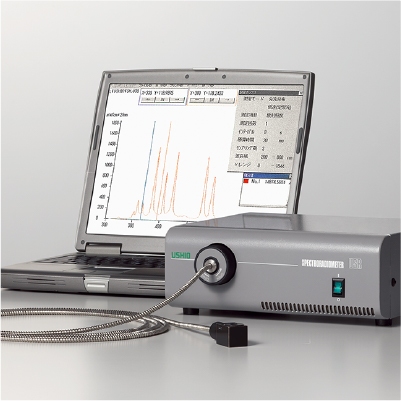

USRシリーズ

分光放射照度計: USR-45V、USR-45D、USR-45VA、USR-45DA

様々な光源の絶対値測定が
可能な分光測定器

特長
測定モード（代表例）
仕様
構成
外観図

特長

1. 絶対値測定USR-45VA/DAUSR-45V/D

分光エネルギーの絶対値を表示可能

2. 少ない迷光USR-45VA/DAUSR-45V/D

迷光が少なく、精度の高い測定が可能

3.フラッシュ光測定USR-45VA/DAUSR-45V/D

定常光・交流点灯光だけでなく、フラッシュ光の分光分布も測定

4. 広いダイナミックレンジUSR-45VA/DA

標準光源の弱い光から、露光装置の強い光まで幅広い測定に対応

5. 拡散連続光測定対応USR-45VA/DA

独自の光学系により、角度特性を大幅向上。積分球を使用せず、斜め入射光を取り込み可能

6. 高照度LED測定対応USR-45VA/DA

高精度拡散板採用により、高照度測定（120mW/cm²/nm）が可能　※365nmでの目安

7. OSは、Windows10対応

付属するPC専用アプリケーションにて、測定表示

測定モード（代表例）

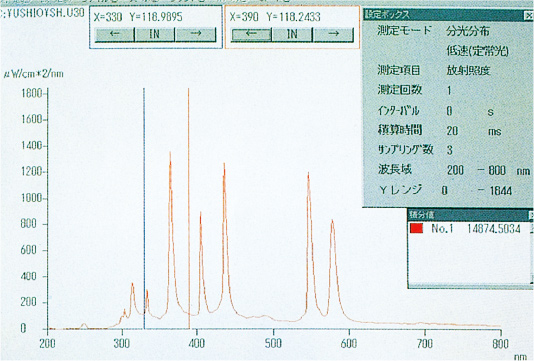

超高圧UVランプの分光放射照度

分光放射照度の絶対値をリアルタイムで表示します。特定波長の照度の表示も可能です。

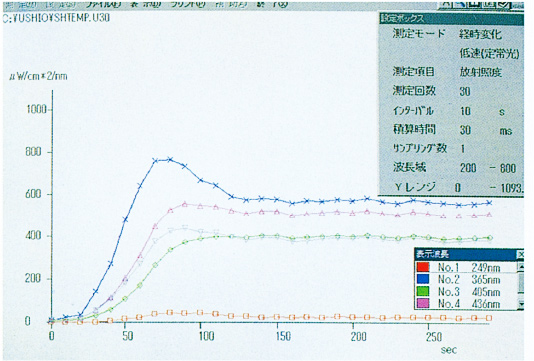

超高圧UVランプの分光放射照度経時変化測定

横軸に時間をとって、分光放射照度の経時変化を自動的に測定できます。

仕様

型式	スタンダードタイプ USR-45V USR-45D	ワイドダイナミックレンジタイプ USR-45VA USR-45DA
受光径（nm）	φ8	φ6
測光時間	20msec～2000msec
NDフィルタ無での測光可能最大照度（@365nmでの目安）	2mW/cm²/nm	120mW/cm²/nm
角度特性（参考値）	下図参照
NDフィルタ	あり(オプション）	なし

測定波長範囲および測定ファイバー

タイプ	波長範囲	分解能	波長精度	ファイバー長	入射光学系
V type	300～1000nm	3nm	±2nm	1mまたは3m	折り返し入射
D type	220～800nm	3nm	±2nm	1mまたは3m	折り返し入射

測定精度（サンプリング回数8回条件下）

ノイズ	0.2％以内　フルスケールに対し（温度25℃の条件）
迷光レベル	1％以下（ハロゲン光源使用時350nmにて）
絶対値精度（標準光源によるエネルギー校正時の室温において）	（出荷時） 220～250nm ±20％フルスケールに対し 250～1000nm±10％フルスケールに対し

ユーティリティ

AC90～125V　50/60Hz　1.0A　3P　1カ所

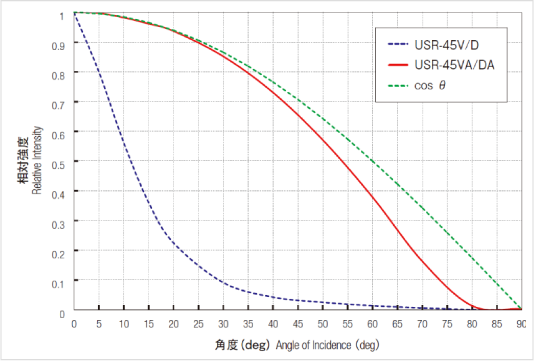

角度特性比較グラフ（@365nm）

構成

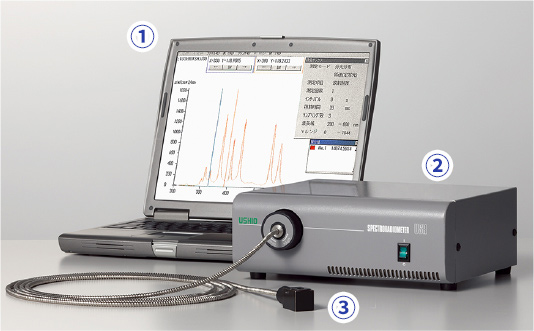

構成品

①ノートパソコン
②検出器（USR）本体（USBケーブル＋電源コード）
③USR測定ファイバー（入射部＋ファイバー）
④アルミケース
⑤その他
・ファイバー取付防塵キャップ
・電源プラグ用3P-2Pアダプタ
・CD-ROM

オプション

NDフィルター
