ベーシックモデル

ベーシックモデル

日本光学硝子工業会規格、適合機。
検査用途に最適な光学系を組み込んだ
Optical Modulexシリーズのベーシックモデルです。

検査方式

直視式
表面に光をあてた検査対象物を、角度を変えながら直接見て検査します。ガラスなどの透過物だけでなく非透過物の検査も可能です。

この検査方式について詳しく知る

投影式
ガラス・フイルムなどの透過する検査対象物に光をあて、スクリーンに投影された像を目視検査します。

この検査方式について詳しく知る

反射投影式
鏡面やアルミ板、銅板等からの反射光をスクリーンに投影し、投影された像を目視検査します。検査対象物の表面のキズや異物、磨きムラ等を検査します。

この検査方式について詳しく知る

特 長

  • 1検査に最適な光学系を組み込み、ラインナップも豊富なOptical Modulexシリーズ。※1
  • 2日本光学硝子工業会規格、適合機です。
  • 3レンズ・ガラス検査で15年以上の実績をもちます。
  • 4投影画像は等倍で、比較的大きな欠陥を見るのに適します。
  • 5ガラス・レンズ・フィルムなど透過性樹脂のキズや気泡脈理などを直視式・投影式で検査できます。
    反射投影式では鏡面やアルミ板、銅板等の各種高反射物体の表面を検査できます。
※1.Optical Modulexシリーズ

※1.Optical Modulexシリーズ

セット内容

ランプハウス

ランプハウス

電源

電源

ランプ

ランプ

搭載ランプ

超高圧UVランプ
超高圧UVランプ
ウシオ超高圧UVランプは、紫外線波長域のなかでも、特に3線(436nm,405nm,365nm)を有効に使用できるよう開発されており、長寿命で安定した放射強度を持つ高輝度光源です。
クセノンショートアークランプ
クセノンショートアークランプ
クセノンショートアークランプ光源装置は自社開発のキセノンガスを封入した高輝度・点光源のランプで可視域・赤外域までの昼光に類似した連続スペクトルを有しています。

仕様

型式 OPM2-252HGC OPM2-502HGC OPM2-502XGC
セット内容 ランプハウス・電源・ランプ ランプハウス・電源・ランプ ランプハウス・電源・ランプ
中心照度(1000mm距離) 1800lx 3600lx 2200lx
有効照射エリア(1000mm距離) φ300mm φ300mm φ300mm
中心照度(1500mm距離) 850lx 1700lx 1050lx
有効照射エリア(1500mm距離) φ500mm φ500mm φ500mm
搭載ランプ 超高圧UVランプ
USH-250SC2
超高圧UVランプ
USH-500SC2
クセノンショートアークランプ
UXL-500SX2
ランプ電力 250W 500W 500W
ランプ推定実力寿命
※保障寿命ではありません
1000時間 800時間 1500時間
筐体サイズ(ランプハウス) W150×D320×H230 W150×D320×H230 W150×D320×H230
電源型式 BA-H252 BA-H502 BA-X502
筐体サイズ(電源) W222×D230×H215.5 W222×D230×H215.5 W222×D230×H215.5
入力(電源) AC100V 50/60Hz AC100V 50/60Hz AC100V 50/60Hz
500VA 1000VA 1000VA
出力(電源) DC6.25A 40V DC9A 57V DC25A 20V

※旧型式・UI灯具をご使用のお客様はこちらをご確認ください

機能・性能比較表はこちら

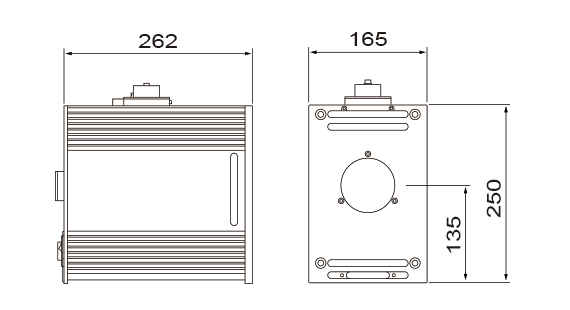

外観図

ランプハウス

ランプハウス

電源

電源
