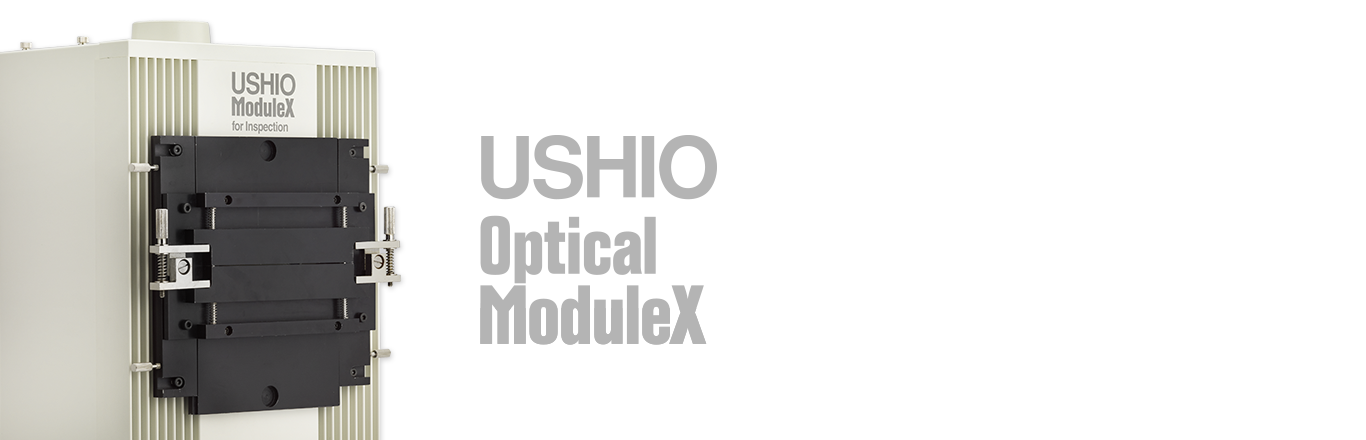

スリットモデル
板状ガラスなどにエッジから光を導入。
表面のキズや気泡へ乱反射で目視検査します。
検査方式
- エッジライト方式
- 板状ガラスなどのエッジから光を導入して検査します。ガラス内部を通過する光が欠陥箇所で乱反射する現象を利用します。
特 長
- 1検査に最適な光学系を組み込み、ラインナップも豊富なOptical Modulexシリーズ。

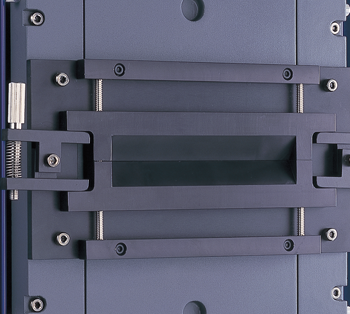

- 2板状のガラスなどをスリット部に当て、エッジから光を導入することで、20ミクロンのキズやホコリがくっきりと目視できます。※1
- 3メインスライド板の最大開口：φ104 ※2
- 4UVカットフィルターを灯具内に装着しています。

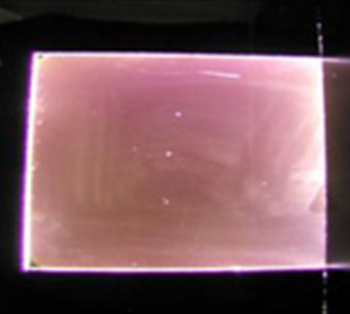

※1.検査イメージ

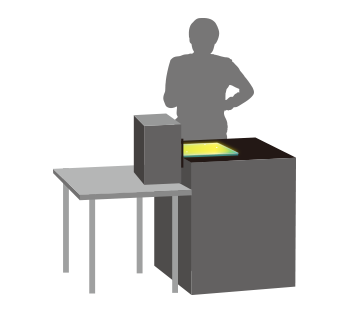

※1.投影による結果
※2.最大開口 φ104
セット内容
ランプハウス
電源
ランプ
搭載ランプ

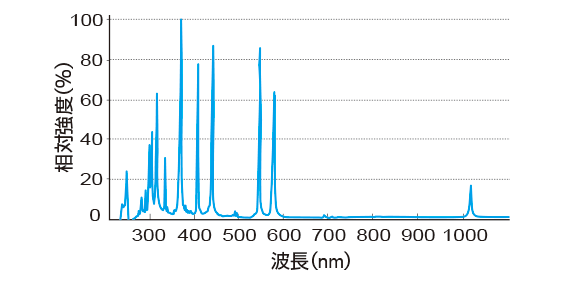

- 超高圧UVランプ
- ウシオ超高圧UVランプは、紫外線波長域のなかでも、特に3線（436nm,405nm,365nm）を有効に使用できるよう開発されており、長寿命で安定した放射強度を持つ高輝度光源です。

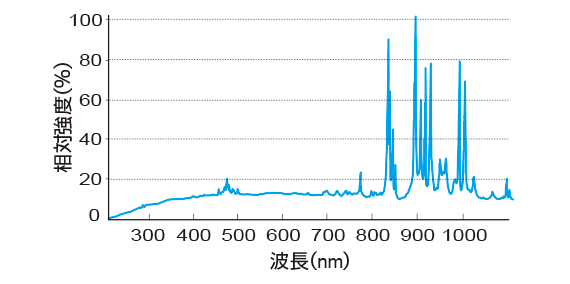

- クセノンショートアークランプ
- クセノンショートアークランプ光源装置は自社開発のキセノンガスを封入した高輝度・点光源のランプで可視域・赤外域までの昼光に類似した連続スペクトルを有しています。
仕様
| 型式 | SX-UI 502HS | SX-UI 502XS |
|---|---|---|
| セット内容 | ランプハウス・電源・ランプ | ランプハウス・電源・ランプ |
| 搭載ランプ | 超高圧UVランプ USH-500SC |
クセノンショートアークランプ UXL-500SX |
| ランプ電力 | 500W | 500W |
| ランプ推定実力寿命 ※保障寿命ではありません |
800時間 | 1500時間 |
| 筐体サイズ(ランプハウス) | W230×D257×H333 | W230×D257×H333 |
| 電源型式 | BA-H502 | BA-X502 |
| 筐体サイズ(電源) | W222×D230×H215.5 | W222×D230×H215.5 |
| 入力（電源） | AC100V 50/60Hz | AC100V 50/60Hz |
| 1000VA | 1000VA | |
| 出力（電源） | DC9A 57V | DC25A 20V |
※旧型式・UI灯具をご使用のお客様はこちらをご確認ください
外観図

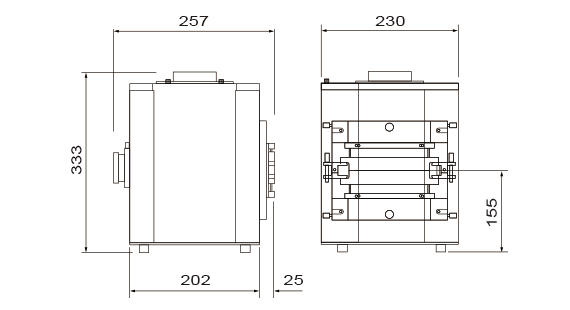

ランプハウス

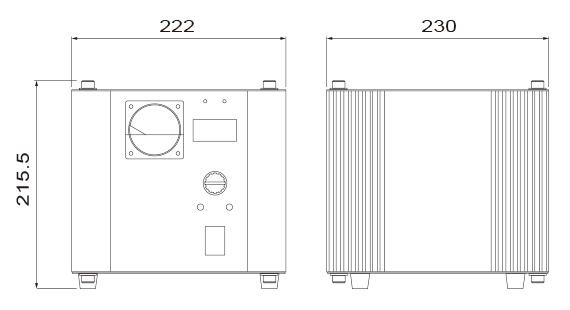

電源
