기본 모델
투영 방법 [High-조도 Type]
이것은 글래스, 렌즈 및 필름 등 특수 제품, 그리고 투과성 수지의 흡집 및 버블 홈의 외관 검사에 사용합니다.
반사 투영 방식
거울 및 알루미늄 또는 동판과 같이 반사율이 높은 곳에서 반사된 빛은 표면 흠집, 이물질 및 광택 이상 등의 육안 검사를 위해 스크린에 투영됩니다.
Specifications
모델 |
호환 램프 |
조사 거리 |
효율적인 조사 직경 |
조도 |
OPM2-252HGC |
초고압 램프
USH-250SC2 |
1,500 mm |
φ1,500 mm |
850Lx |
OPM2-502HGC |
초고압 램프
USH-500SC2 |
1,500 mm |
φ1,500 mm |
1,700 Lx |
OPM2-502XGC |
크세논 쇼트 아크 램프
UXL-500SX2 |
1,500 mm |
φ1,500 mm |
1,050 Lx |
콜리메이터 렌즈 모델
투영 방법[높은 평행 (w/개방각) 타입]
반사 투영 방식
거울 및 알루미늄 또는 동판과 같이 반사율이 높은 곳에서 반사된 빛은 표면 흠집, 이물질 및 광택 이상 등의 육안 검사를 위해 스크린에 투영됩니다.
Specifications
모델 |
호환 램프 |
조사 거리 |
효율적인 조사 직경 |
조도 |
OPM2-252HEG |
초고압 램프
USH-250SC2 |
1,000 mm |
φ300 mm |
120 Lx |
OPM2-502HEG |
Super high-pressure lamp
USH-500SC2 |
1,000 mm |
φ300 mm |
270 Lx |
OPM2-252HEGW |
초고압 램프
USH-250SC2 |
1,000 mm |
φ1,000 mm |
100 Lx |
OPM2-502HEGW |
초고압 램프
USH-500SC2 |
1,000 mm |
φ1,000 mm |
250 Lx |
OPM2-502XEG |
크세논 쇼트 아크 램프
UXL-500SX2 |
1,000 mm |
φ300 mm |
200 Lx |
OPM2-502XEGW |
크세논 쇼트 아크 램프
UXL-500SX2 |
1,000 mm |
φ1,000 mm |
120 Lx |
마이크로 프로젝션 모델
이미징 타입
사양
모델 |
호환 램프 |
조사 거리 |
조도 |
투영 배율 |
SX-UI 502XMLS |
크세논 쇼트 아크 램프
UXL-500SX |
1,000 mm |
6 Lx |
50 X |

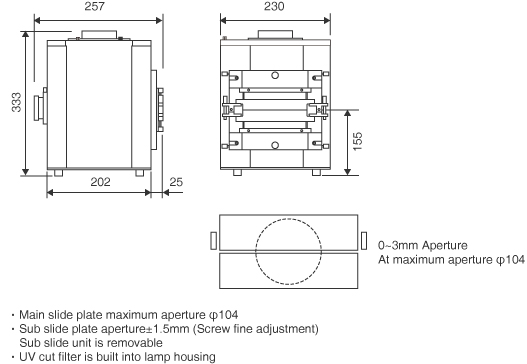

Slit 모델
직접 보기 타입
빛이 가장자리로 부터 들어오도록 판 형태의 유리가 슬릿에 놓여졌을 때 20 미크론 만큼 작은 흡집 및 먼지를 시각적으로 명확하게 감지할 수 있습니다.
사양
모델 |
호환 램프 |
SX-UI 502HS |
Super high pressure lamp
USH-500SC |
SX-UI 502XS |
Xenon short arc lamp
UXL-500SX |
