점점 다양해지는 요구에 대응하기 위해 기기 제조업체들과 공동으로 개발한 이 리소그래피 UV 램프는 사용자들의 신뢰와 더불어 큰 갈채를 받고 있습니다.
우리의 폭넓은 500 W ~ 35kW급 램프 라인업에서 생산성을 지원하고 생산량을 개선할 수 있는 최적의 조사 솔루션을 제공할 수 있습니다.
우리는 또한 귀사가 개발한 기기에 맞춘 램프도 개발할 수 있습니다.

최적화된 UV 파장의 포토리소그래피 광원
우시오의 초고압 UV램프는 세가지 자외선 파장 (436, 405, 및 365nm)을 안정적인 조사와 긴 수명을 가진 고강도 광원으로 효과적으로 활용하기 위해 개발되었습니다.
광학 시스템 성능을 최대화 시키는 점광원
램프의 아크 사이즈가 점 광원의 크기와 거의 같기 때문에 쉬운 발산으로 균일한 시준을 가능하게 합니다.
다양한 램프 출력으로 반도체, LCD, 컬러 필터, OLED, 터치 페널 및 기판 인쇄 등의 생산 분야에 이용 가능합니다.
소형(500 W급)에서 초대형(35kW)까지의 다양한 램프 사이즈로 기판 인쇄(리소그래피)에 이용 가능합니다.
고강도(고휘도)의 조명은 기존 시스템의 성능을 최대화시킵니다.
기존 장비의 처리량을 개선할 필요가 있을 때, 고강도 램프를 사용하면 생산성을 향상시킬 수 있습니다.* 어떤 시스템 제조업체의 제품은 변경이 필요할 수도 있습니다.
필요한 파장에 따라 램프 개발
우리는 새로운 기기를 개발할 때 고객의 요구를 가장 충족할 수 있는 램프를 개발합니다. 더 상세한 사항이 필요하시면 연락주세요.
UV 수명 특성
스펙트럼 분포
반도체 회로 형성 광원
LCD 패턴 형성 광원
컬러 필터 패턴 형성 광원
OLED 패턴 형성 광원
터치 패널 패턴 형성 광원
PCB 패턴 형성 광원
- MEMS 패턴 형성 광원
- and other novel exposure applications

Model 등급
램프
입력
(W)
램프
현재의, 전류
(A)
램프
전압
(V)
수평 조사 (µW/cm)2)
램프에서 1미터에
총 광속
(lm)
평균
수명
(h)
허용할 수 있는
사용
앵글(각도)
(수직)
전극 간 냉각 갭
(mm)
수치(크기) 제품 사양
360 to
370 nm
400 to
410 nm
430 to
440 nm
L1
(mm)
L2
(mm)
L3
(mm)
직경 D1
(mm)
직경 D2
(mm)
D3
(스크류 표준)
D4
(스크류 표준)
USH-1005D 1,000 28 36±4 341 175 268 45,000 600 ±15° 3.0 240
최대
206 91 40 15 M6×1.0 M6×1.0 -
USH-2004MB 2,000 54 37 648 320 440 90,000 500 ±15° 3.0 332
최대
270 140 62 6각형의
φ27
M8×1.25
M8×1.25 -
USH-3502MA 3,500 56 62 1,070 590 880 158,000 700 ±15° 6.6 336
최대
290 145 70 6각형의
M8×1.25 M8×1.25 -
이 세 모델은 표준 제품입니다. 요구하고 싶은 디자인에 대해선 언제든지 문의하세요.

설치된 광원

이 램프에 사용된 수은은 인체에 유해한가요?

이 램프들에 사용된 수은은 무기 수은 화합물입니다. 일반적으로 말해서, 무기 수은 화합물은 인체에 쉽게 흡수되지 않습니다. 하지만, 수은 증기는 어떠한 형태로도 유해하니 사용중에 램프가 깨지거나 파열되 조금이라도 수은 증기를 흡입했다면 즉시 의사에게 진찰 받으십시오.

불이 들어왔을 때 램프는 어떤 상태입니까?

램프의 수은 증기는 강한 빛을 방출하며, 전구 속은 증기압이 대기압의 20배를 초과하며 약 섭씨 750도에 이릅니다.

램프의 전극이나 전구의 측면에 달라붙은 수은이 램프의 성능에 영향을 미칩니까?

램프가 점등되었을 때, 전극이나 램프의 측면에 붙어 있는 수은은 가스 상태가 되며 따라서 성능에 영향을 주지 않습니다.

램프가 발광하는 횟수의 제한이 있습니까?

각 램프의 플래쉬에는 정해진 번호가 있습니다. 이것은 정해진 번호의 플래쉬가 보증 서비스 기간 내에 켜지지 않을 수 있기 때문입니다. 플래쉬의 번호는 사양을 참조해 결정됩니다. 이 번호를 가이드로 사용하십시오. 플래쉬의 번호가 분명하지 않으면 판매상에게 연락하십시오.

램프의 보증 기간을 알려주세요.

램프의 보증 서비스 기간은 생산월로부터 5년입니다. 생산월이 분명하지 않으면 판매상에게 연락하십시오.

우연히 손으로 램프를 만지거나 램프가 더러워졌을 때에는 어떻게 해야 하나요?

램프를 알코올에 적신 부드러운 천으로 조심스럽게 표면을 닦아주세요(이소프로필 알코올)

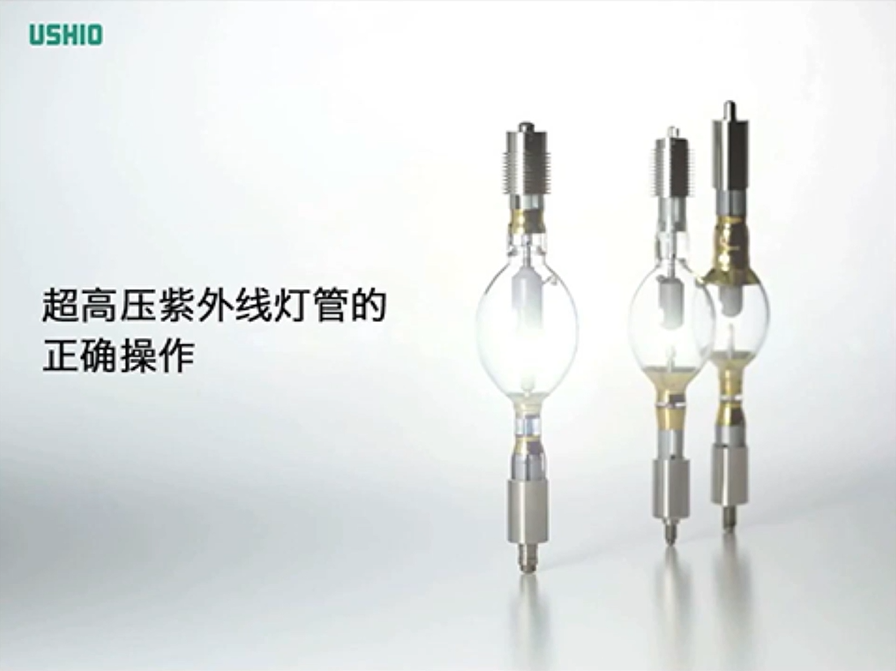

램프를 운반할 때에는 어떻게 잡아야 하나요?

램프를 운반할 때에는 바닥을 단단히 잡고 바닥면의 양극판(램프 내부의 커다란 전극)이 수직이 되도록 합니다. 자세한 사항은 램프와 함께 제공된 지침을 참조하십시오.

램프 파열의 요인은 무엇입니까?

램프의 전구는 석영 유리로 만들어져 , 유리가 긁히게되면 내부의 높은 압력으로 인해 긁힌 부분의 스트레스로 인해 파열될 수 있습니다. 또한, 램프를 보증 서비스 수명 이상으로 사용하게 되면 내부의 높은 압력으로 인해 누적된 열 변형으로 램프가 파열될 수 있습니다.
