엑시머 VUV 광은 희가스 또는 희가스 수소 화합물을 함유한 램프에 의해 생성된 아주 높은 에너지의 빛입니다. 외부에서 높은 에너지의 전자를 희가스 또는 희가스 수소 화합물을 합유한 램프에 적용하면 강렬한 플라즈마 방출을 생성합니다(유전체 장벽 방전). 이 플라즈마는 높은 에너지의 전자를 함유하며 즉시 소멸되는 것이 특징입니다. 이 플라즈마 방출은 즉시 방출 가스(희가스) 의 원자를 엑시머(Xe) 상태로 여기 시킵니다(높은 에너지의 궤도 원자가 엑시머 여기 분자를 형성). 엑시머-특정 스펙트럼은 원자기 엑시머 상태에서 원래의 상태 (기저 상태) 로 돌아올 때 방출됩니다. 이 방출을 VUV 광이라고 부릅니다.

높은 광자 에너지
기존의 UV 램프에서는 사용할 수 없었던 파장 180 nm 이하의 VUV (진공 자외선) 광은 빛을 효율적으로 방출하여 기존 UV 광으로는 할 수 없었던 화학 반응을 유발하거나 가속합니다.
단독 파장
엑시머 방출은 정점 주변의 아주 좁은 영역에만 빛이 방출되는 싱글 정점 방출 파장이 특징입니다. 이것으로 화학 반응에 필요한 특정 UV 에너지만을 효율적으로 조사할 수 있습니다.
저온 조사
적외선 생성없이 더 짧은 조사 시간으로 매우 빠른 기판 가공이 가능합니다.
즉시적인 on/off
필요할 때에만 요구되는 양의 에너지를 조사할 수 있습니다. 실제 사용 이익은 셔터가 필요 없으며 상당히 수명이 길고, UV 처리 채임버의 부식을 피할 수 있다는 것입니다.
무수은
수은은 사용되지 않습니다.
엑시머 VUV 조명에 관해
엑시머 VUV 광은 희가스 또는 희가스 수소 화합물을 함유한 램프에 의해 생성된 아주 높은 에너지의 빛입니다. 외부에서 높은 에너지의 전자를 희가스 또는 희가스 수소 화합물을 합유한 램프에 적용하면 강렬한 플라즈마 방출을 생성합니다(유전체 장벽 방전). 이 플라즈마는 높은 에너지의 전자를 함유하며 즉시 소멸되는 것이 특징입니다. 이 플라즈마 방출은 즉시 방출 가스(희가스) 의 원자를 엑시머(Xe) 상태로 여기 시킵니다(높은 에너지의 궤도 원자가 엑시머 여기 분자를 형성). 엑시머-특정 스펙트럼은 원자기 엑시머 상태에서 원래의 상태 (기저 상태) 로 돌아올 때 방출됩니다. 이 방출을 VUV 광이라고 부릅니다.
엑시머 램프의 구조 예제
스펙트럼 분포
표면 변경
더 높은 친수성(젖음성 및 접촉 각도 감소)
향상된 접합
정밀한 클리닝
잔류물 제거; (손상 없는 UV 애싱)
Printable patterning
VUV (진공 자외선)를 사용해 리지스트를 사용하지 않고 표면 친수성 변경을 통해 인쇄 가능한 패터닝도 가능합니다.
Ushio light and manufacture of touch panels
우시오의 조명은 스마트폰의 필수 기능인 터치 패널의 생산에 사용됩니다.
Ushio light and semiconductor manufacturing processes
다양한 반도체 웨이퍼 사이즈에 맞춰 다양한 제품들이 이용 가능합니다.
Ushio light and manufacturing processes of flat panel displays
Beginning with the world's first commercial excimer lamp in 1993, a wide variety of Ushio products are in use on LCD panel manufacturing lines of all generations.
Room temperature bonding through surface activation
"Adhesive-free bonding" and "increased bonding strength" achieved through surface activation and removal of organic matter.

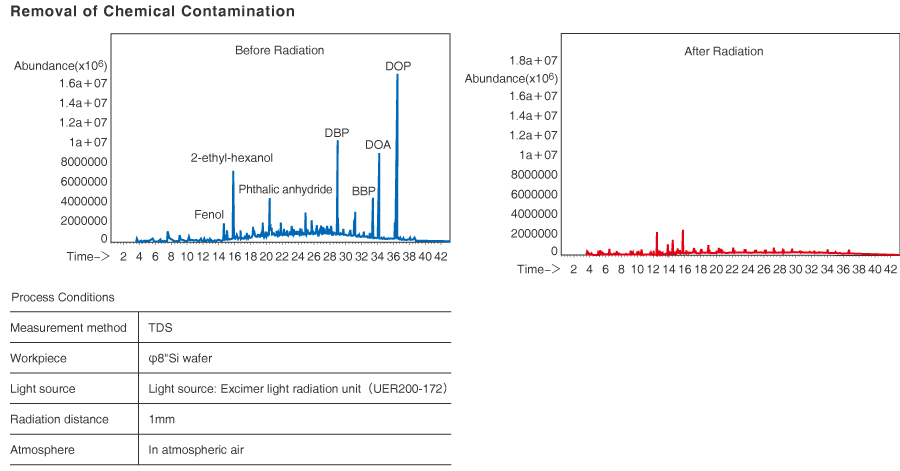

Precision cleaning and residue removal; (damage-free UV ashing)
빛은 계면활성제, 유기 용제 또는 화학 용액으로는 완전히 제거되지 않는 오염물질의 표면을 청소하는데 사용할 수 있습니다.
Greater hydrophilicity (wettability and contact angle reduction), improved adhesion
유리 기판이나 플라스틱의 친수성을 증가시켜 소재 침착이나 코팅 시 더 나은 표면 접착성을 얻을 수 있습니다. 이러한 기술들은 특히 평판 디스플레이 제조 과정에서 널리 적용되고 있습니다.
Surface modification
1. 대기중의 공기의 질을 개선하기 위해 172nm 파장의 높은 효능을 활용합니다.
유기 물질의 분자 구조를 끊기 위해서는 물질의 결합 에너지를 뛰어넘는 빛의 에너지를 필요로 합니다. 물질의 에너지 흡수(여자)가 크면 클수록 반응(분해)을 유도하기가 쉽고 요구되는 처리 시간도 짧아집니다. 저전압의 UV 램프로 끊어낼 수 없는 결합 에너지는 엑시머 램프에서 생성되는 172nm 파장을 이용해 해결할 수 있습니다.

오존 또는 활성 산소로 대량의 고준위 산소 원자를 생성.
저전압 UV 램프의 185nm 파장에 비교해 엑시머 램프의 172nm 파장의 분자 산소에 의한 흡수 계수는 약 20배 정도가 큽니다. 이것은 높은 밀도의 다양한 활동 산소를 만들어 낼 뿐만 아니라 산소에 직접 작업함으로써 강한 산화력을 가진 강하게 자극된 산소를 생성할 수 있습니다.

광화학 실험용 엑시머 조사 유닛-표준 타입(172, 222 및 308nm)
광화학 실험용 엑시머 조사 유닛-헤드온 타입(172, 222 및 308nm)
FPD 제조 가공용 엑시머 조사 유닛

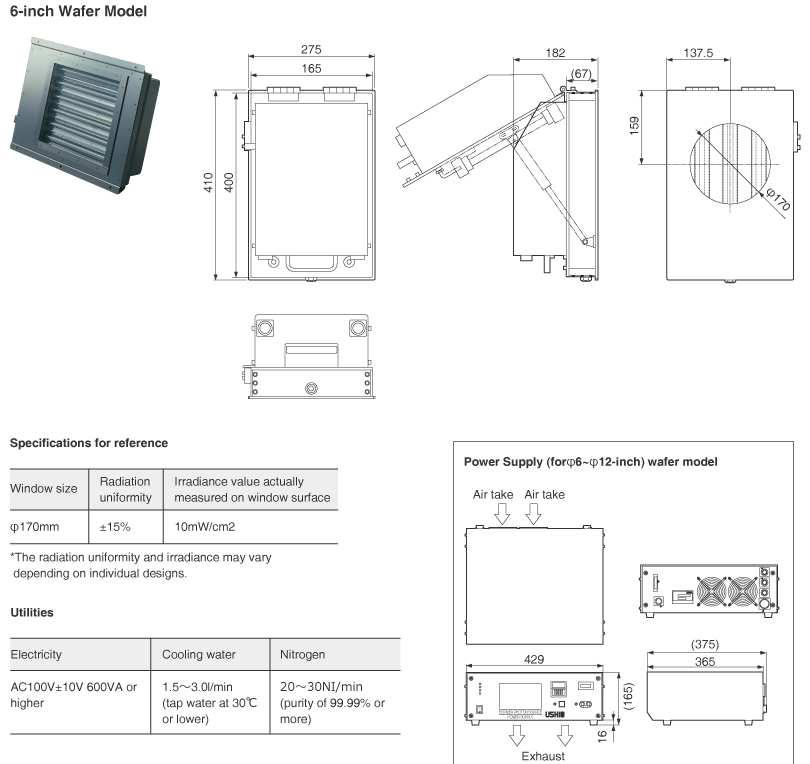

반도체 제조 가공용 엑시머 조사 유닛
시스템 케이스 소개
우리는 어플리케이션을 충족하는 시스템 설계를 제공합니다.

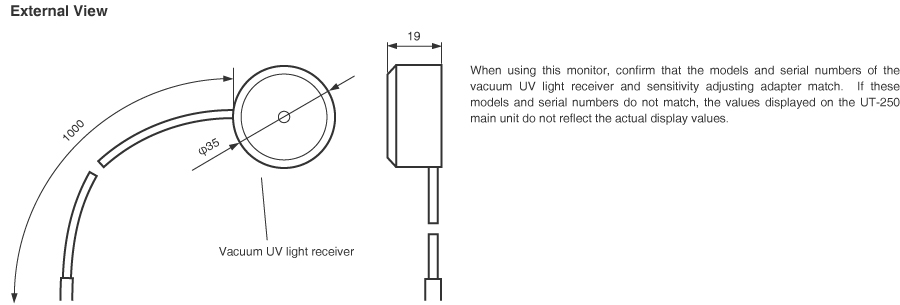

조명 미터 UIT-250/VUV-S172
이 조도 모니터를 통해 일상적인 관리를 쉽게 할수 있습니다.

설치된 광원

사용시 차광이 필요합니까?

172nm 파장은 공기중에서 급속히 약해질 수 있습니다. 또한 더 긴 파장의 빛들은 172nm의 약 100분의 1의 강도를 방출합니다. 이 램프의 빛은 10cm 거리에서 부상 없이 볼 수는 있지만 램프가 켜진 상태에서 작업을 할 때에는 반드시 눈 보호 장구를 착용하십시오.

요구되는 N2의 순도가 최소 99.99%인 이유는 무엇입니까?

N2의 순도가 낮을 경우 램프 하우징 내의 산소와 오존 농도가 증가합니다. 결과적으로, 방사 발산 강도가 감소되고, 거울에 손상을 주게 되어 램프의 사용 수명을 짧게 만듭니다.

오존 배출은 어떻게 해야 하나요?

종종 드래프터에서 사용되며 덕트를 통해 배출합니다. 배출할 때에는 구체적 요구사항을 충족하는지 확인하십시오. 이는 또한 퍼지 가스의 배출에도 적용됩니다. 적절한 배출을 할 수 없는 경우에는 오존 필터가 있는 배출 유닛의 사용이 가능합니다. 이 경우 오존 필터가 있는 배출 유닛을 통해 대기중으로 배출하는 것이 가능합니다. 자세한 사항은 제공된 설치 사전 유의사항을 참조하세요.

공기중에서 클리닝 효과를 얻을 수 있나요?

클리닝 성능은 목표물에 닿는 조사의 강도와 목표물 표면의 활성 산소 농도에 따릅니다. 갭이 너무 큰 경우 빛이 목표물에 닿지 못하고 클리닝이 되지 않습니다. 갭과 조사 강도사이의 연관성을 보여주는 다이어그램이 다음 페이지에 있습니다.

최적의 산소 기압과 갭은 무엇인가요?

엑시머 등의 클리닝 효과는 조사되는 물질에 영향을 받기 때문에, 물질을 매칭하는 최적의 매개변수를 결정할 필요가 있습니다. 글래스 기판의 클리닝을 위한 매개변수는 참고용으로 주어집니다.

클리닝은 어떻게 평가할 수 있나요?

가장 일반적인 방법은 물방을 이용해 물과 소재 사이의 접촉 각을 측정하는 것입니다. 간단하게 확인하는 방법으로는 표면에 입김을 불어 흐려지는 정도로 판단하고 Dyne펜을 사용하는 것입니다. 위의 방법들이 충분하지 않으면 X 레이 광전자 분광법을 사용해 분자 수준의 젖음성을 결정할 수 있습니다.
