φ3,φ5 Mold Standard Power LEDMold Type（砲弾型タイプ）
Moldタイプでは3φ5φのラインナップがあり、365～1900nmまで搭載可能。
360～470nmはシリコンレンズ、その他の波長はエポキシレンズを採用。
お好みの配向角に合わせてレンズを選択いただけます。

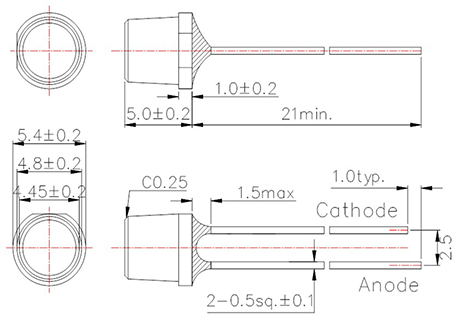

外形寸法図をクリックすると大きく表示します
| 01 Lens | 02 Lens | 03 Lens | 04 Lens | |
|---|---|---|---|---|

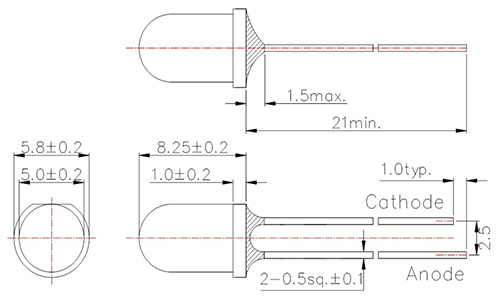

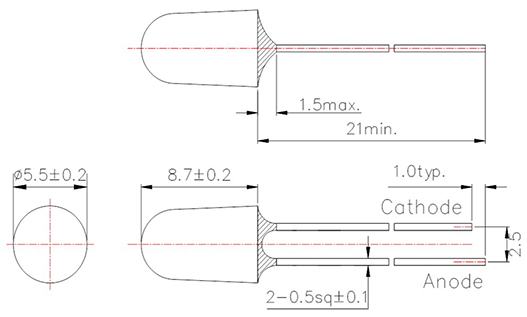

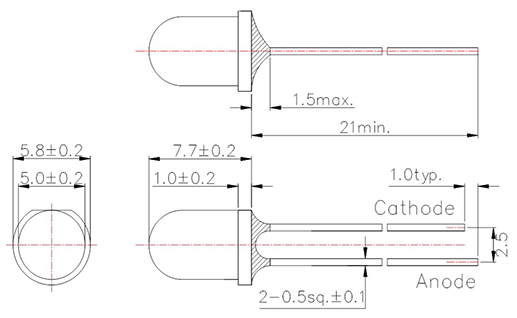

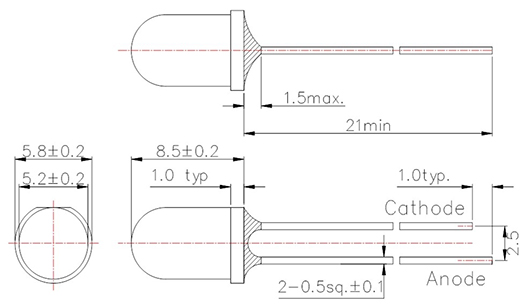

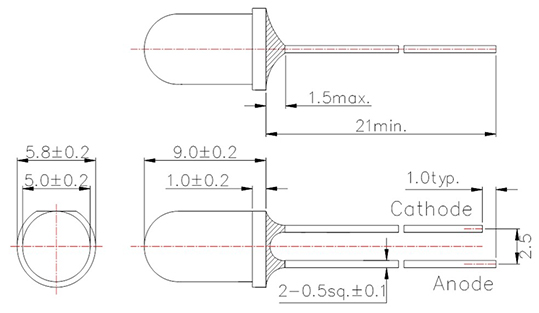

| 外形寸法図 |
 |
 |
 |
 |

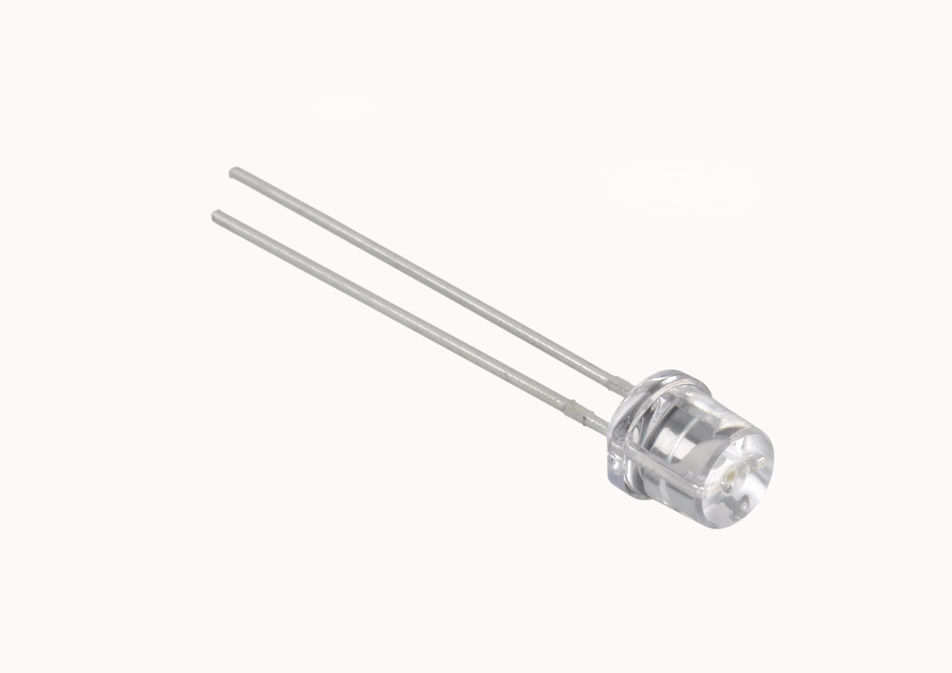

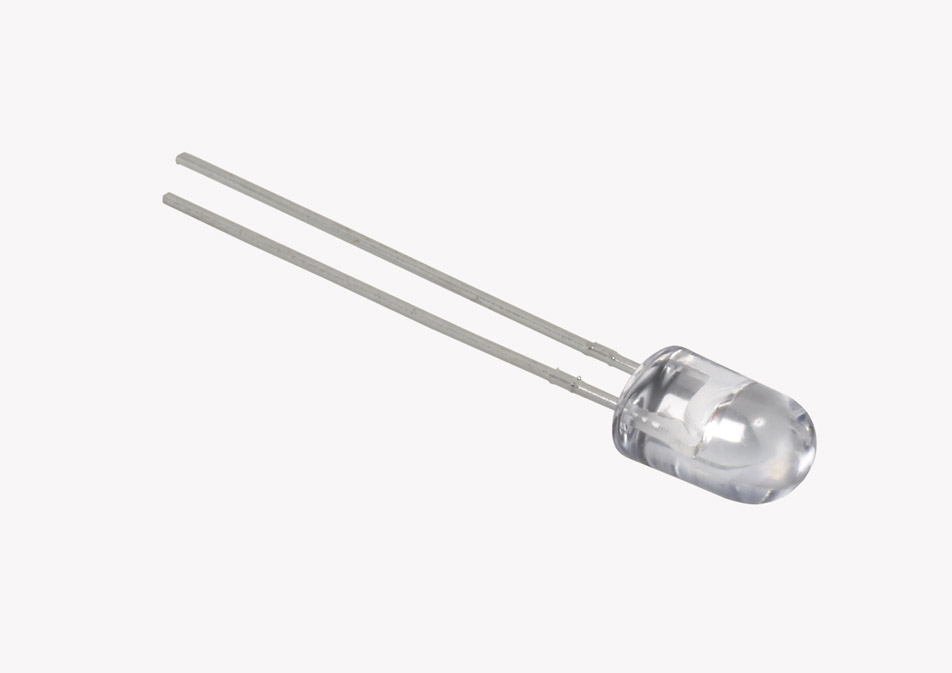

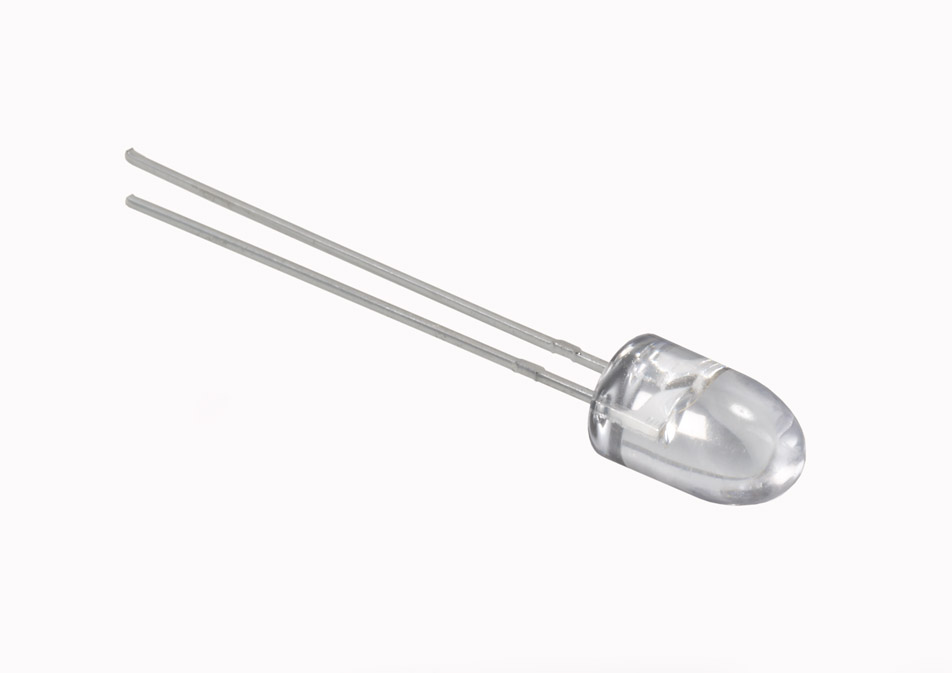

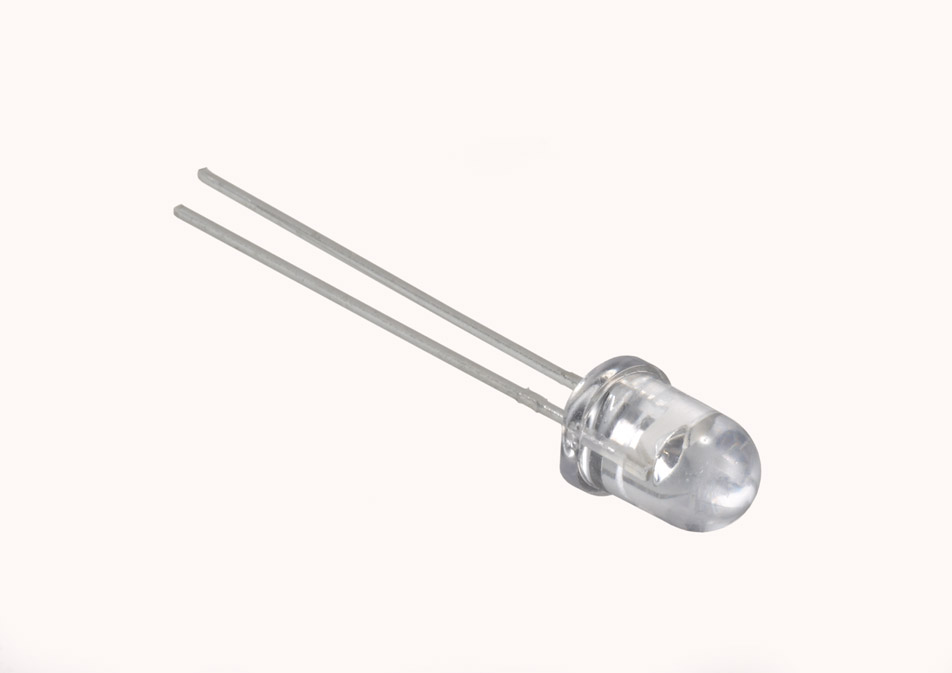

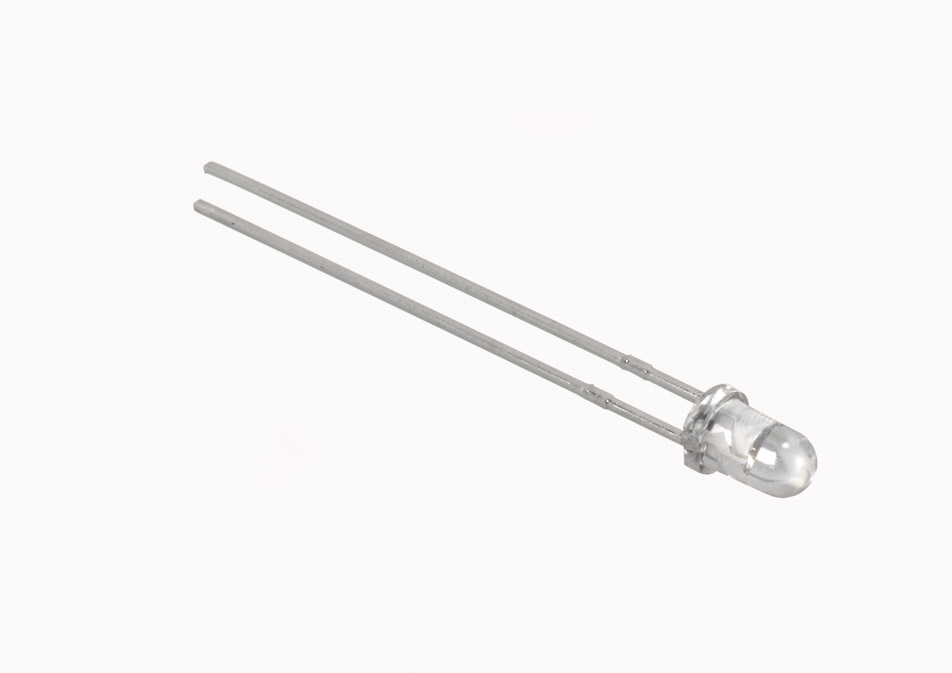

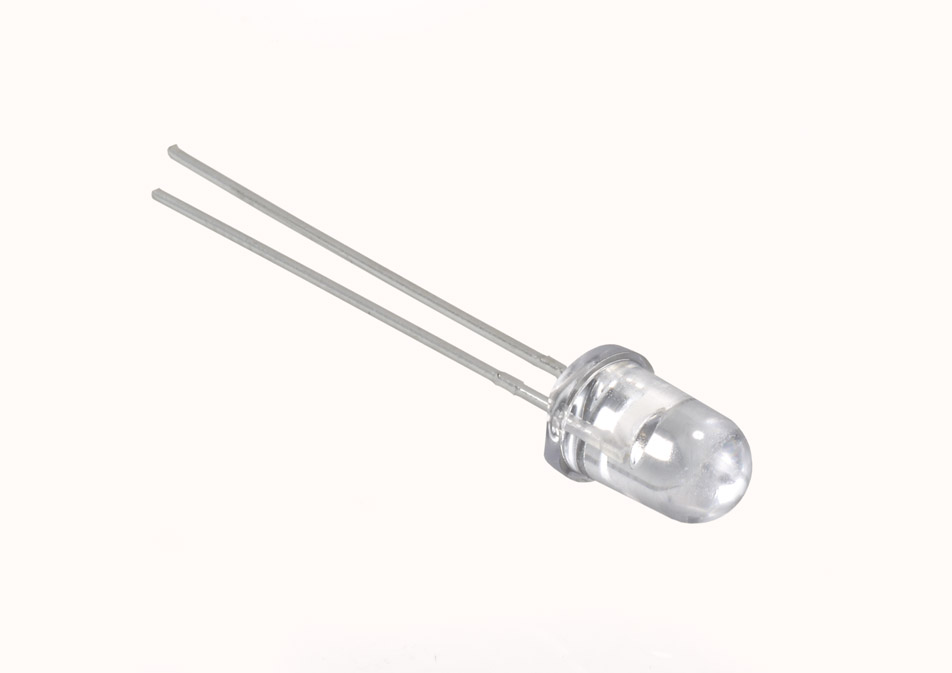

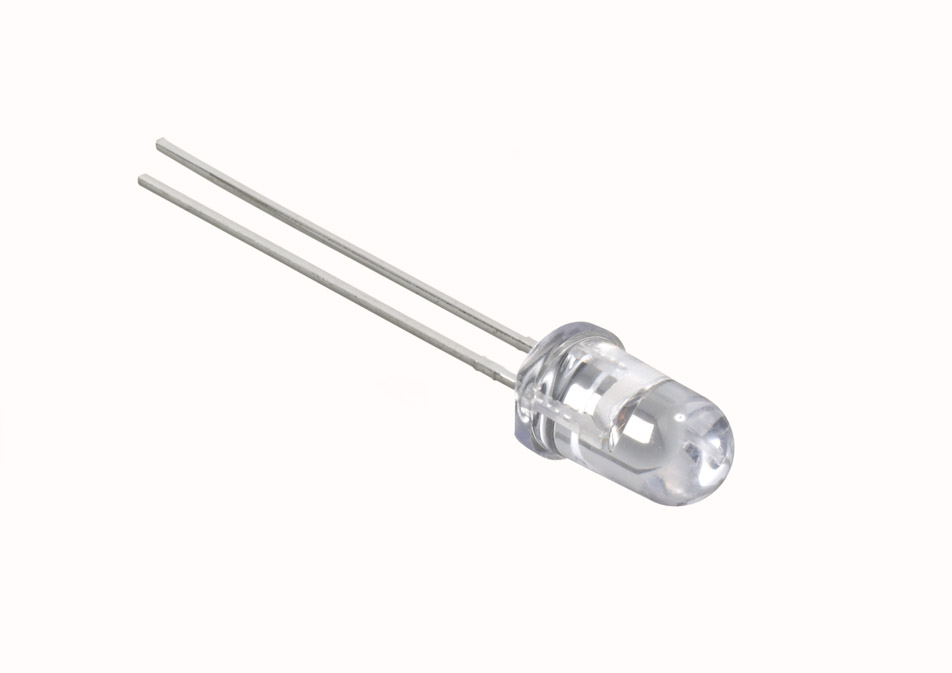

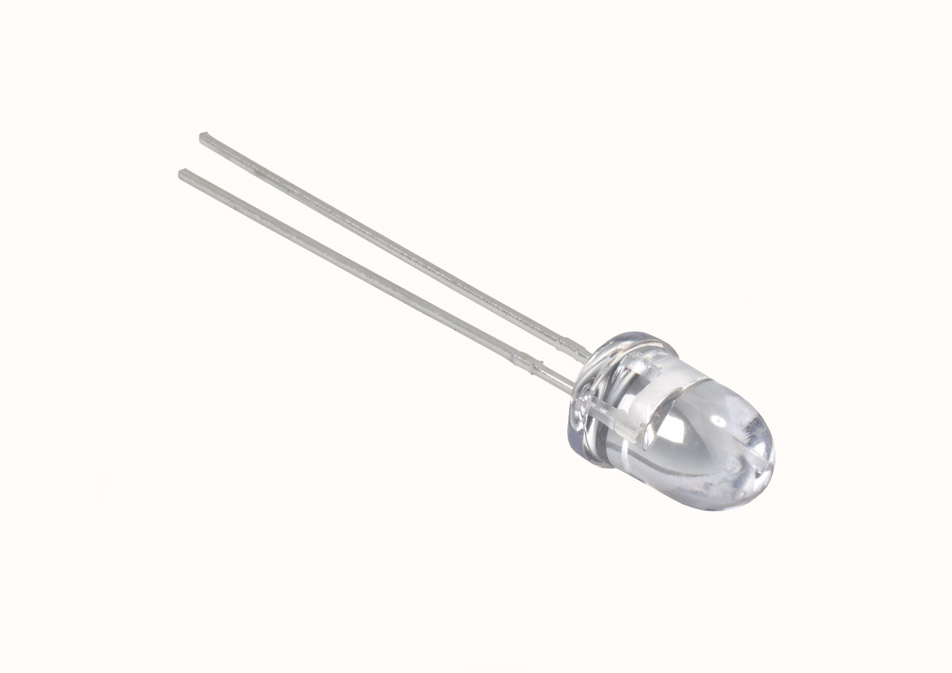

| 写真 |
 |
 |
 |
 |
| 配光グラフ |
 |
 |
 |
 |
| 3Dデータ |
- |
- |
- |
- |
| 05 Lens | 06 Lens | 09 Lens | ||
|---|---|---|---|---|

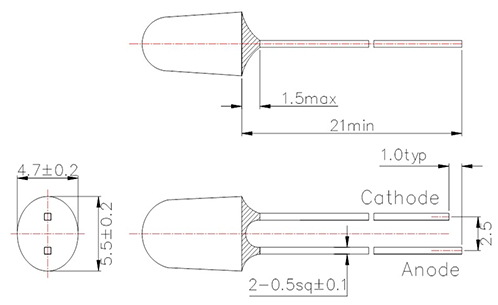

| 外形寸法図 |
 |
 |
 |
|
| 写真 |
 |
 |
 |
|
| 配光グラフ |
 |
 |
 |
 |
| 3Dデータ |
- |
- |
- |
- |
| 33 Lens | 36 Lens | |
|---|---|---|

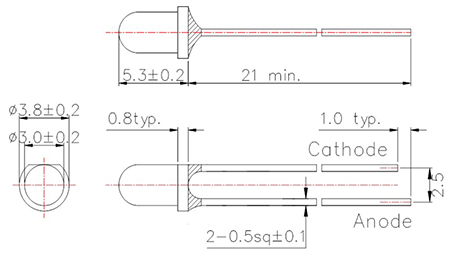

| 外形寸法図 |
 |
 |

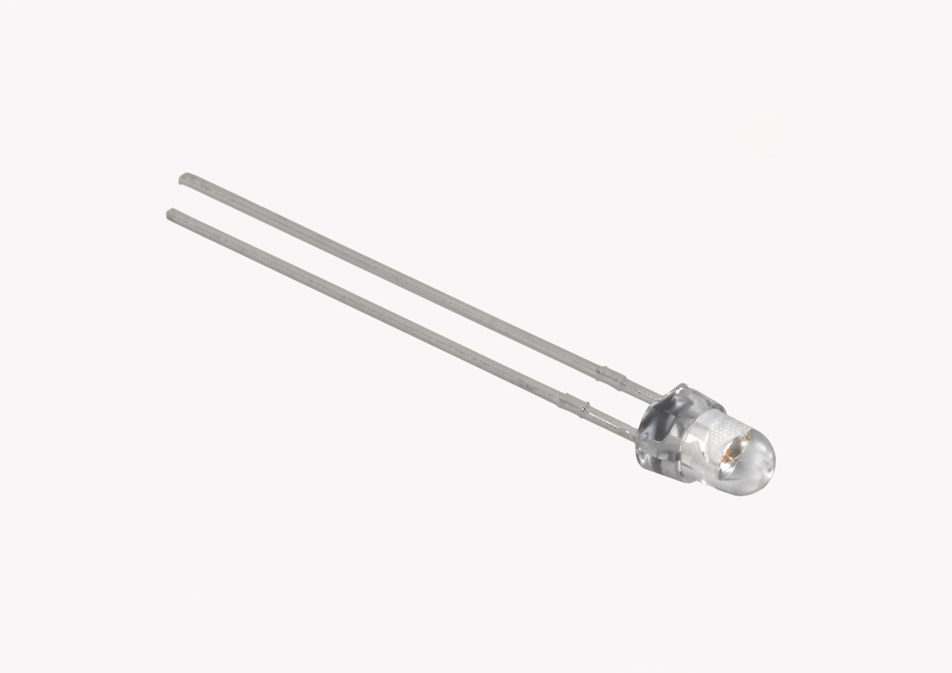

| 写真 |
 |
 |
| 配光グラフ |
 |
 |
| 3Dデータ |
- |
- |
最低発注数量
初回ご評価用に、弊社に在庫がある場合に限っては、MOQ未満でもお取引いたしますので、お気軽にお問合せ下さい。
製品番号の付け方
(a) L : Prefix for Mold Type LED
(b) 870 : Peak Wavelength. (unit:nm. From 365nm to 1,900nm)
(c) F : Type of LED Chips (Unselectable Option)
(d) R : Type of Lens Material (none: Epoxy Resin, R: UV Resistant Resin(Silicone, from 365nm to 470nm)
(e) 06 : Lens Type (Φ5mm: 01, 02, 03, 04, 05, 06, 09, Φ3mm: 33, 36)
(f) -55 : LED Chip Dimension (none: from 300um to 400um, -45: 450um, -55: 550um)
(g) AU : Internal Code (Unselectable Option)
(h) -S : with Stopper. (Unselectable Option)
