3528 SMD Standard Power LEDSMT Family(表面実装型3528タイプ)

SMTファミリーは3.5mm×2.8mmのパッケージに1~3個までチップを搭載可能です。
限られたフットプリントで複数チップ、例えば複数波長にPDを追加すればこのパッケージ一つで発光と受光が可能です。

外形寸法図をクリックすると大きく表示します

Fllat Lens SI Lens
外形寸法図
外形寸法図(Fllat Lens)

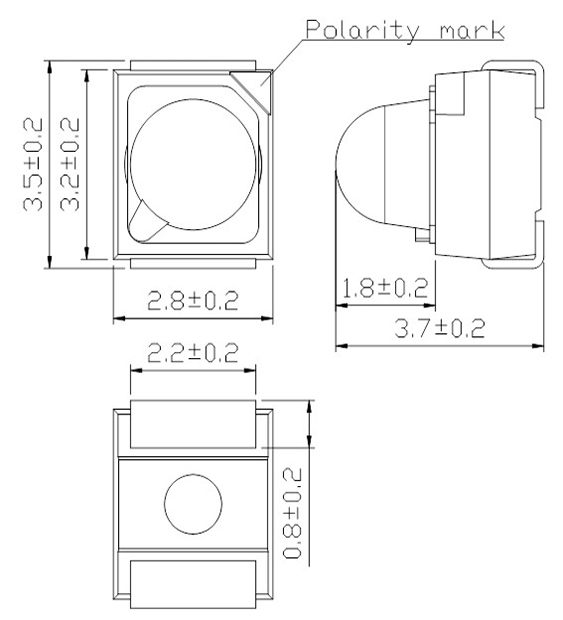

外形寸法図(SI Lens)
写真
写真(Fllat Lens)
写真(SI Lens)
配光グラフ
配光グラフ(Fllat Lens)
配光グラフ(SI Lens)
3Dデータ

ダウンロード

ダウンロード

23 Lens 25 Lens 27 Lens 29 Lens
外形寸法図
外形寸法図(23 Lens)
外形寸法図(25 Lens)
外形寸法図(27 Lens)
外形寸法図(27 Lens)
写真
写真(23 Lens)
写真(25 Lens)
写真(27 Lens)
写真(29 Lens)
配光グラフ
配光グラフ(23 Lens)
配光グラフ(25 Lens)
配光グラフ(27 Lens)
配光グラフ(29 Lens)
3Dデータ

ダウンロード

-

-

-

製品番号の付け方

Flat Type

製品番号の付け方(概要図 Flat Type)

(a) SMT : Package Type
(b) 420 : Peak Wavelength. (unit:nm. From 365nm to 1,650nm)
(c) H : Type of LED Chips (Unselectable Option)
(d) R : Type of Lens Material (none: Epoxy Resin, R: UV Resistant Resin(Silicone, from 365nm to 470nm)

with Silicone Resin Lens Type

製品番号の付け方(概要図 with Silicone Resin Lens Type)

(e) SMT : Package Type
(f) 365 : Peak Wavelength. (unit:nm. From 365nm to 1,650nm)
(g) H : Type of LED Chips (Unselectable Option)
(h) -S1 : Silicone Resin Lens Type

with Epoxy Resin Lens Type

製品番号の付け方(概要図 with Epoxy Resin Lens Type)

(i) SMT : Package Type
(j) 850 : Peak Wavelength. (unit:nm. From 470nm to 1,650nm)
(k) D : Type of LED Chips (Unselectable Option)
(l) -23 : Lens Type (-23: 23 Lens, -25: 25 Lens, -27: 27 Lens, -29: 29 Lens)
