φ5,φ8 Stem Standard Power LEDStem Type(ステムタイプ)

※Stemタイプは代表品種を掲載しております。ご要望がある際はお問い合わせください。

365~1650nmの波長を各種φ5、φ8のステムとレンズと組み合わせることが可能です。
複数チップを搭載しフォトダイオードを組み合わせることで、オリジナルのカスタマイズの製品もご提案可能です。

外形寸法図をクリックすると大きく表示します

K00 K42 M13 M32

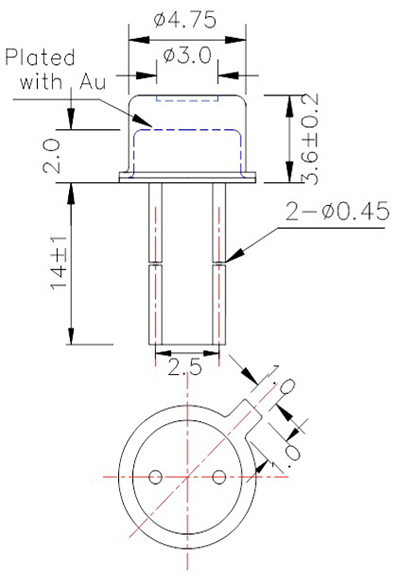

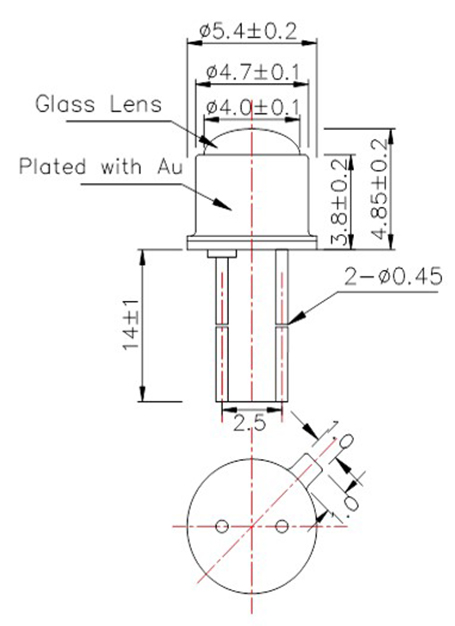

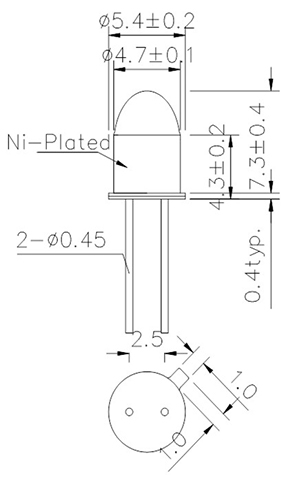

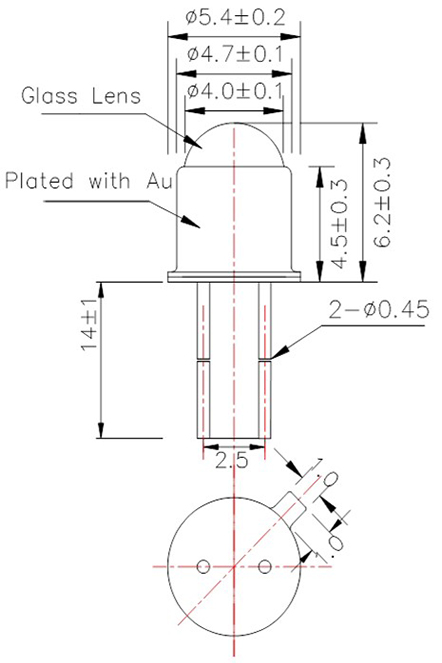

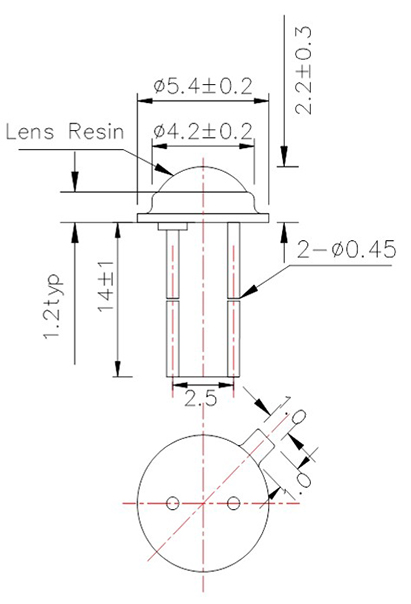

外形寸法図
外形寸法図(K00)
外形寸法図(K42)
外形寸法図(M13)
外形寸法図(M32)

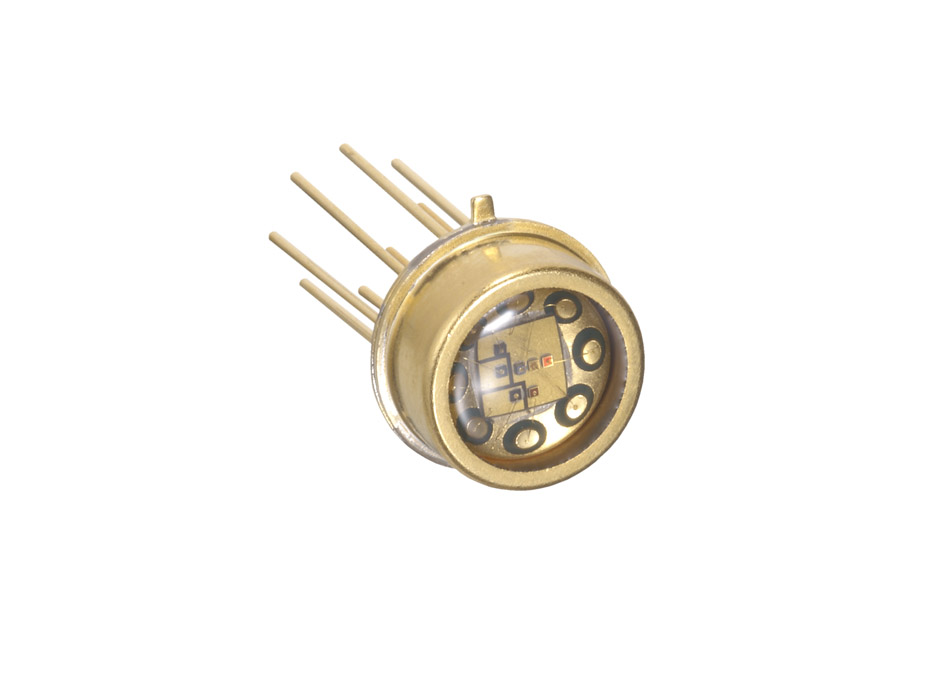

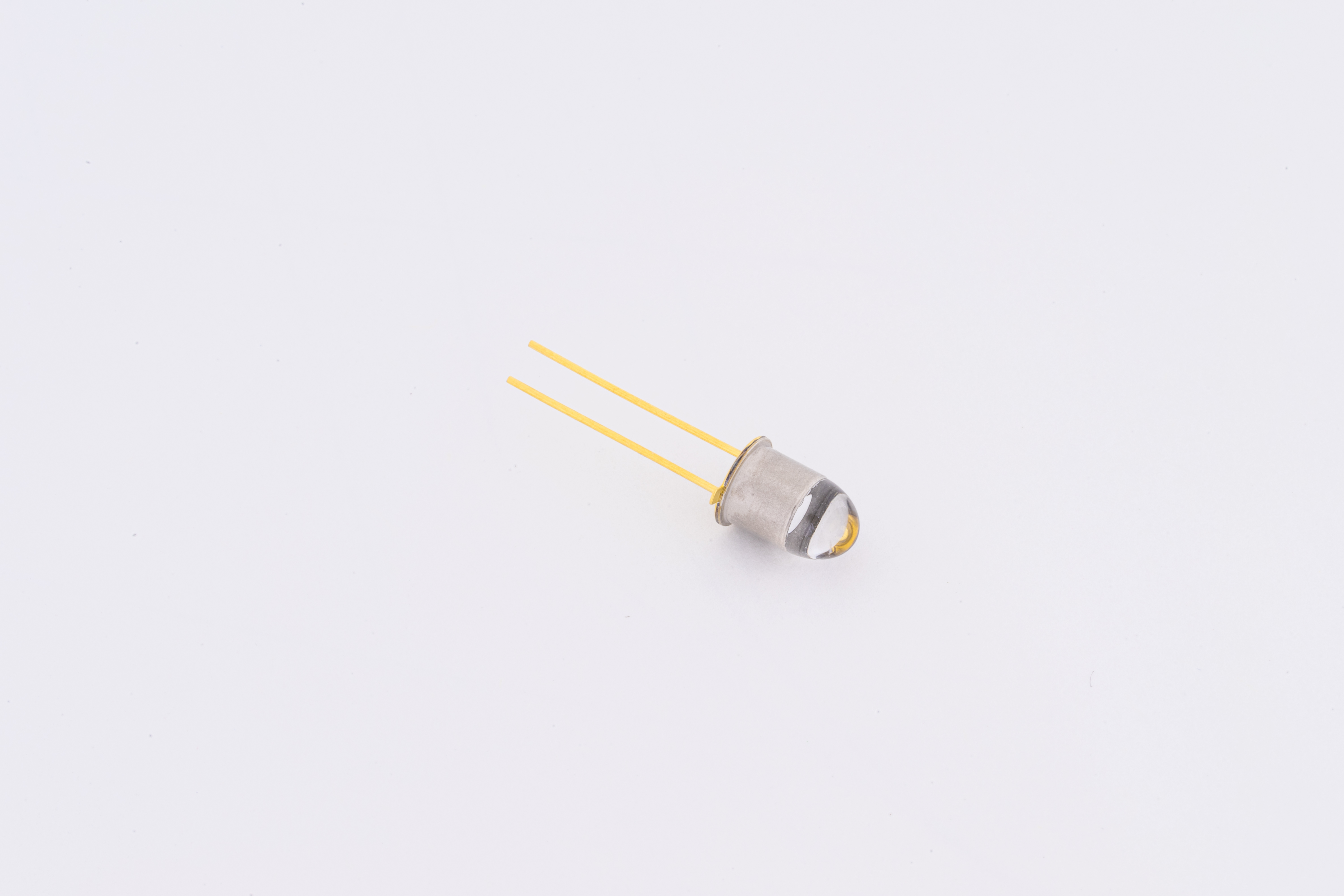

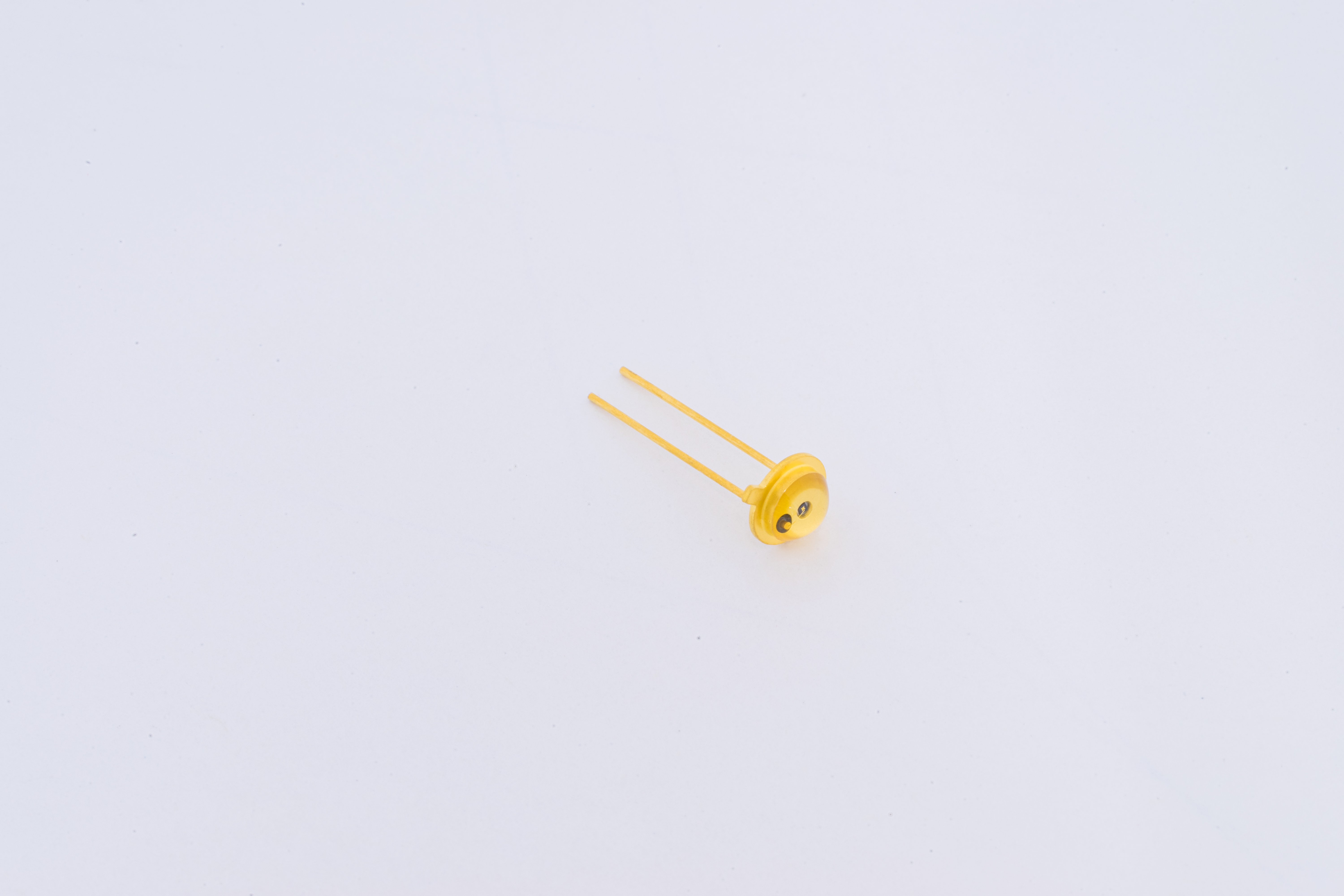

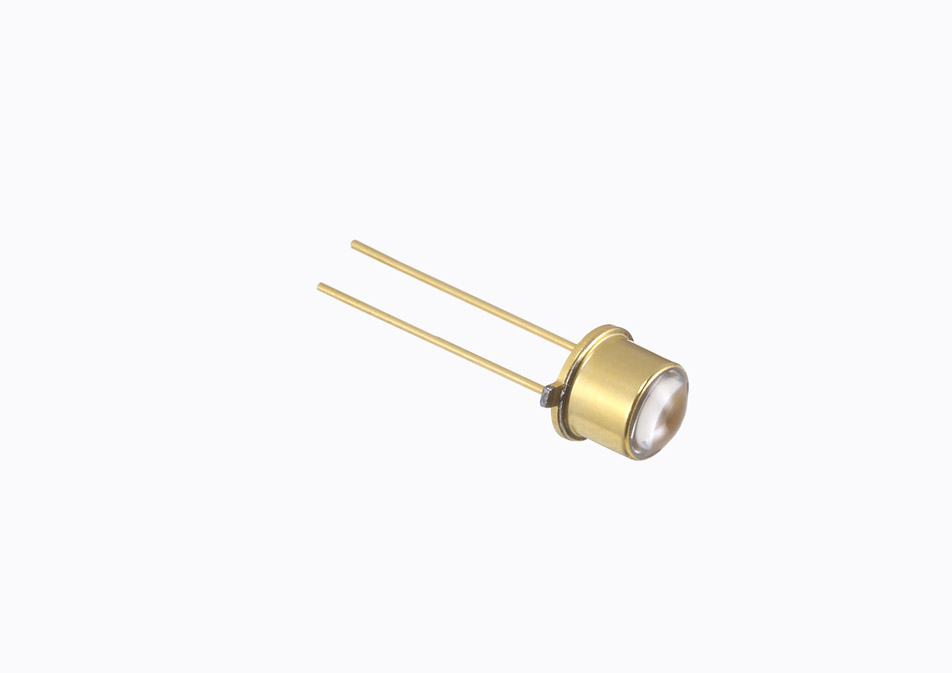

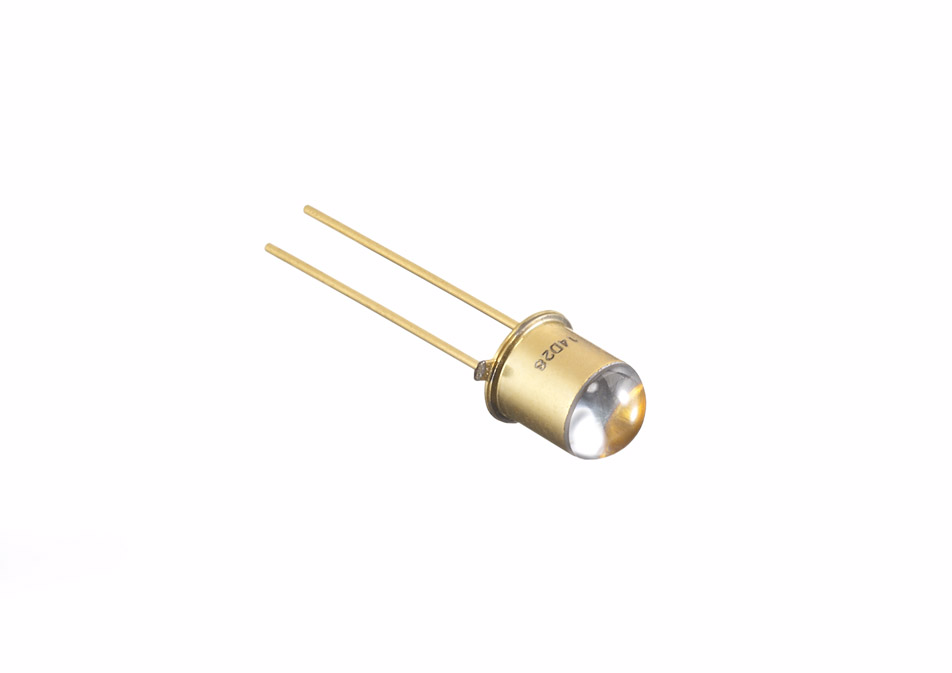

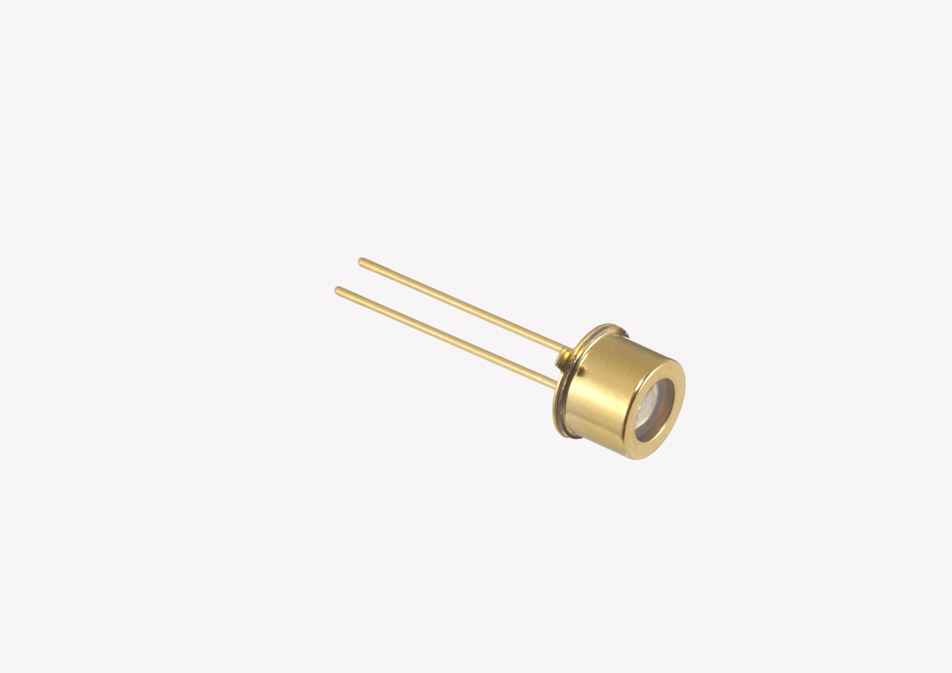

写真
写真(K00)
写真(K42)
写真(M13)
写真(M32)

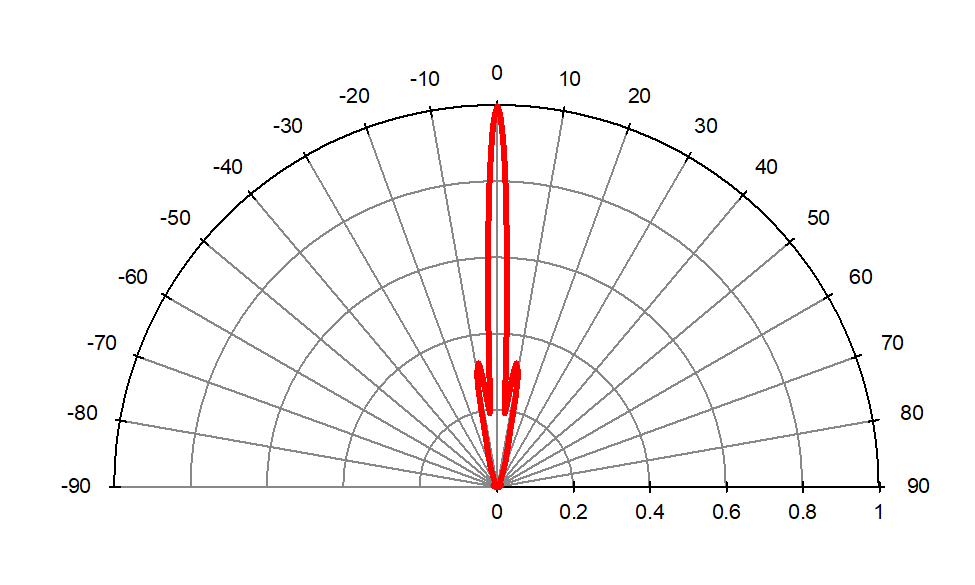

配光グラフ
配光グラフ(K00)
配光グラフ(K42)
配光グラフ(M13)
配光グラフ(M32)
3Dデータ

-

-

-

-

T54 Q96 C59

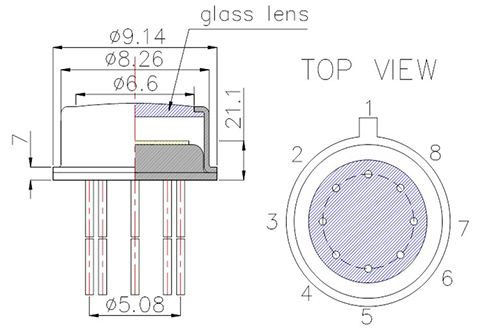

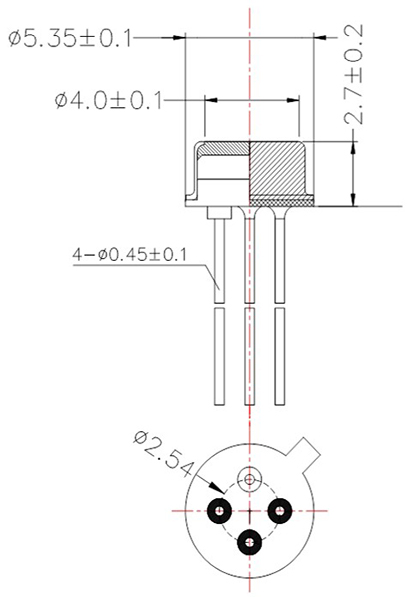

外形寸法図
外形寸法図(T54)
外形寸法図(Q96)
外形寸法図(C59)

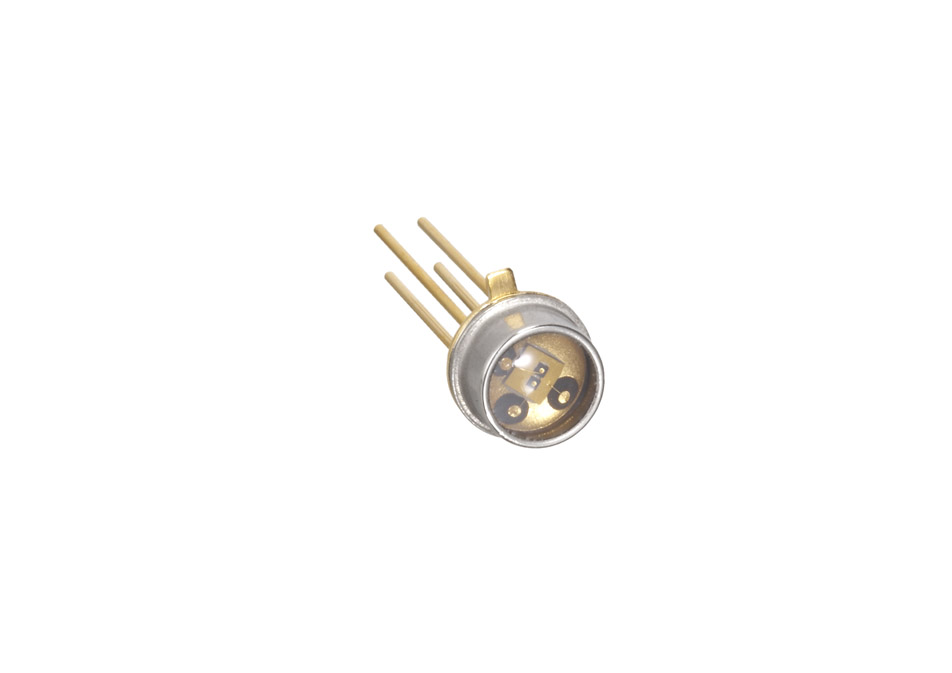

写真
写真(T54)
写真(Q96)
写真(C59)
配光グラフ
配光グラフ(T54)

-

-

3Dデータ

-

-

-

製品番号の付け方

製品番号の付け方(概要図)
製品番号の付け方(概要図)

: Peak Wavelength (365nm ~ 1650nm)/Multi Type/Self Monitoring Type
(b) : Chip size (30:300um*300um , 35:350um*350um , 40:400um*400um)
(c) : Stem Type (K , F , M , T , D , C , B , A , P , Q)
(d) : Lens Type (13 , 32 , 42 , 54 , 56 , 59 , 96)
(e) : Resin Sealing (No symbol: with resin, L: less resin, N: no resin)
