面照射UV-LED照射器「UniCube Mシリーズ」
- 硬化・接着
- MEMS・電子部品
- 液晶・ディスプレイ
- プリント基板・PKG
- 機能材料
- 自動車・船舶
- バイオ・化学
- 医療・美容・創薬
- 光学

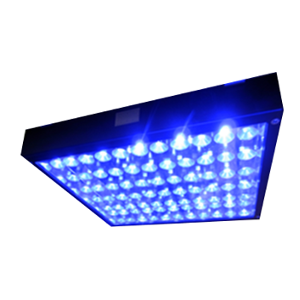

ウシオの「UniCube Mシリーズ」は、UV感光樹脂を用いた接着・硬化・剥離用途で使用される面一括照射タイプのUV-LED照射器です。
前後左右4方向に連結させるセミカスタオーダー方式を採用することで、面一括照射タイプでご要望の多い様々なワークサイズへの対応や高い照度による高スループット、
早期復旧・高いメンテナンス性がご提供可能になりました。
各種サイズのデモ機をご用意しておりますので、お客様のワークを用いた照射実験が可能です。
UVランプからの置き換えや新規プロセスへのご検討に、是非ご活用ください。
お客様がご希望される被照射ワークサイズに合わせたご提案が可能
当社製品では初となる□96mmの照射器(1Cube)を4方向に連結できる構造を採用。使い勝手や外観はそのままに、ご希望の被照射ワークサイズに合わせ、最適なCube数をご提案させて頂きます。
四角、ロの字、波長違い（365nmまたは405nm)のCubeの千鳥配置など、様々な形状で配置可能
連結サイズ・形状に関わらず高照度を実現
365nmタイプ：500mW、405nmタイプ：1,000mWの照度を実現。ご要求に応じてさらに高照度のCubeをご提案することも可能です。お気軽にご相談ください。
1Cubeから交換可能、メンテナンスの負担軽減
1Cube毎にご購入可能です。万が一に備え、1セットの在庫を持つことはもちろん、数Cubeを在庫にされることでお客様の保守負担を軽減することも可能です。
長寿命・交換ランプ台削減
交換ランプを在庫で持っておく必要がありません。交換に必要な費用・工数の削減も可能です。
※定期的なフィルタ交換・窓清掃など基本的なメンテナンスは必要です。
| 製品型式 | 波長 （nm） |
照射エリア | □100 | □150 | □200 |
|---|---|---|---|---|---|
| 外観寸法 重量（照射部） 重量（電源） |
180（L）×140（W）×1222（H） 4kg 4kg |
220（L）×204（W）×1342（H） 6kg 18kg |
260（L）×268（W）×1542（H） 12kg 25kg |
||
| NFシリーズ （レンズ無し） |
365 | 照度 （mW/cm2 ) WD=10mm |
250 | 250 | 250 |
| 385 | 280 | 280 | 280 | ||
| NLシリーズ （レンズ有） |
365 | 照度 （mW/cm2 ) WD=30mm |
300 | 300 | 300 |
| 385 | 340 | 340 | 340 |
モバイル機器、オートモーティブ向けの乾燥、硬化、接着、コーティングの前処理等、様々な用途にご使用いただけます。
