---

光無線給電用InGaN太陽電池の光学損失の検討



鈴木 淳一¹, 高橋 龍成¹, 金子 優翔¹, 青山 怜央¹, 古賀 誠啓¹, 渋井 駿昌¹, 野口 尊央¹,

林 駿希¹, 藤澤 孝博², 伊井 詩織³, 渡邊 琉加³, 深町 俊彦⁴, 難波江 宏一⁴,

三好 実人², 竹内 哲也³, 上山 智³, 内田 史朗¹

千葉工業大学¹, 名古屋工業大学², 名城大学³, ウシオ電機株式会社⁴



1. 1. Introduction

　光無線給電は次世代のワイヤレス給電方式として注目されており、海中での応用も期待されている。海中では近紫外光の損失が少ないことから400 nm以下の光を吸収できるInGaN太陽電池に注目した。本研究ではInGaN太陽電池の高効率化に向けての課題である光学損失について調査した。





2. 2. Experiment and Results

   　Fig.1, 2にInGaN太陽電池の素子構造と透過損失実験の概要図を示す。Fig.3, 4にInGaN太陽電池の反射率と透過率の測定結果をそれぞれ示す。今回の実験では反射防止膜(SiO₂ 72.7 nm)を成膜したInGaN太陽電池に波長393 nm, 395 nm, 397 nmのレーザを照射しその透過率を測定した。透過率は反射とシャドーロスを除き、InGaN吸収層の透過率を計算により求めた。

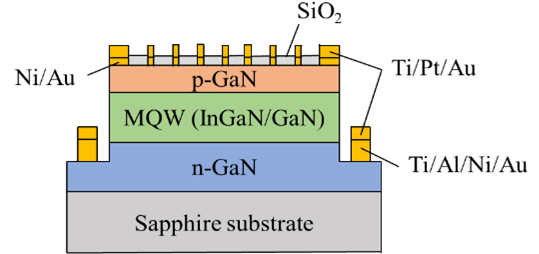

                          Fig.1. InGaN solar cell structure

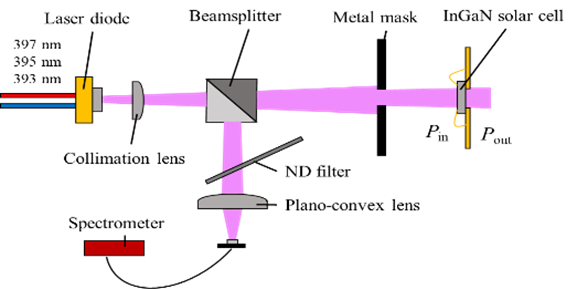

                               Fig.2. Experimental configuration

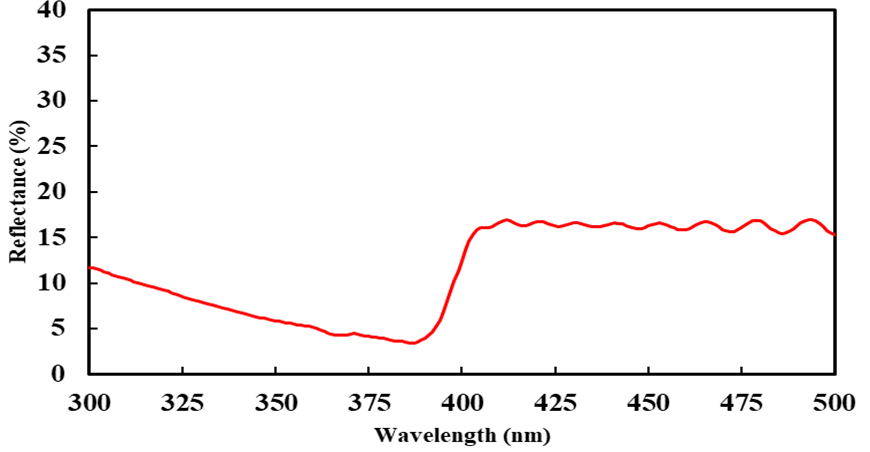

                                    Fig.3. Reflectance vs. laser wavelength





                                              Fig.4. Transmittance vs. laser power　




　Fig.3よりSiO₂反射防止膜による近紫外領域での反射率の低減に一定の効果がみられた。Fig.4のInGaN吸収層の透過率は入射波長が短くなるほど低くなった。また、入射強度に依らず透過率は波長ごとに一定の値を示した。

3.


   3. Acknowledgments

　本研究はNEDO先導研究プログラム (JPNP14004)の支援を受けて実施された。



4. 4. Reference

[1] M. Miyoshi, et al., AIP Advances,11,9(2021)

[2] M. Koga et al, SPIE Paper 12886-24 (2024)



Copyright © Ushio Inc. All Rights Reserved
