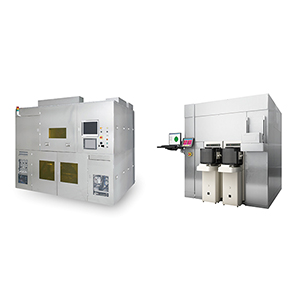

分割投影露光装置「UX-5シリーズ」「UX-7シリーズ」

  • 露光
  • MEMS・電子部品
  • 半導体
  • 液晶・ディスプレイ
  • プリント基板・PKG

ウシオでは、サーバーやPC、スマートフォン、タブレット端末等の携帯機器に採用される最先端パッケージングアプリケーションに特化したステッパーを提供してきました。ウシオが長年培った光源・光学技術に独自の大面積投影レンズ技術を用い、パネルサイズに対応したステージを用いたパッケージ基板向けステッパーです。最先端パッケージ基板に求められる高い解像性や重ね合せ精度を実現しつつ、高生産性を達成しています。


【要素技術】

・世界シェアNo.1の超高圧UVランプ搭載

・高い均一度を誇る独自の照射光学系
・他に類を見ない大面積投影レンズ

独自のTTL非露光波長・アライメント方式
ウシオのパテント技術である「TTL非露光方式波長アライメント」により、マスクマークを観察する際に、基板のアライメントマークまで露光することがありません。また、ワークマークをダイレクトに観察できるので、マスクによるコントラストの低下がなく、鮮明なマークでの高精度なアライメントが可能です。
多彩なアライメントマークに対応
登録されたパターンに対する「パターンマッチング対応」のため、専用のアライメントマークが必要なく、さまざまな配線パターンでのアライメントが可能です。
高い解像能力
ウシオの投影レンズ「UPLシリーズ」を搭載し、高い解像能力を実現。ラインアンドスペース=5μmのデザインルールの本格量産に対応します。
深い焦点深度
焦点深度が深い(±50~100μm)ため、基板の段差や反り、うねりによる焦点ズレに対しても、ジャストピントと同等のパターンプロファイルが得られます。特に、厚膜のドライフィルム、ソルダレジストなどの露光の際に有効です。
サーフェスステージによる高速ステップ&リピート
精密エアベアリングによる摩擦の解消、面モータ構造による可動部の軽量化・高剛性化により、高速なステップ&リピート動作を実現しました。また、サーフェスステージはレーザー干渉計によるフィードバック制御を実施しており、高速動作と高位置決め精度を両立しています。
マスクダメージレス
マスクとワークが非接触な投影露光方式なので、レジストなどの付着によるマスクのダメージがありません。また、配線パターン欠陥を防止するだけではなく、マスクが半永久的に使用でき、ランニングコストの低減が図れます。さらに、マスク清掃も不要で、密着型露光装置機と比べ、装置稼働率の向上も見込めます。
基板の収縮や反りに対応し、高い重ね合わせ精度を維持
基板の収縮や反りに応じて投影倍率を最大0.1%自動変倍する「オートスケール機能」で補正し、アライメントのズレを大幅に軽減します。
FC-BGA
FC-CSP
インターポーザー
2.1D
2.5D
パッケージ
半導体後工程
RDL
Passivation
TSV
TSVボトムホール
プリント基板
など

UX-7 シリーズ ラインナップ

型式 UX7-Square70
露光エリア □70 mm
基板サイズ ~□530 mm
マスク 6 inch
解像力 2μm L/S
露光波長 i 線

■解像力 :2μm L/S まで解像可能

レジスト厚み   5μm
露光量  150mJ/cm2

■露光エリア :70×70mm

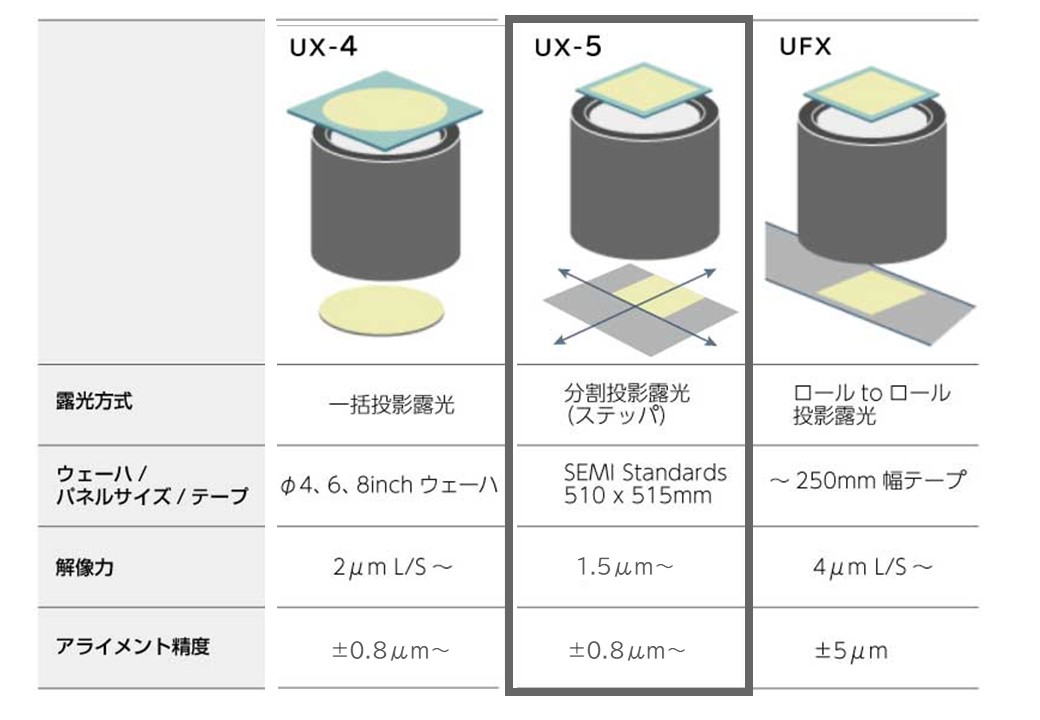

UX-5 シリーズ ラインナップ
型式 UX-5894SC UX-5782SC UX-5781SC
露光エリア □250 mm □250 mm □250 mm
基板サイズ 最大 510×610 mm
解像力 5μm L/S 8μm L/S 16μm L/S
露光波長 i 線 i 線 ih 線

将来のデザインルールに対応

基板の収縮に対応

深い焦点深度

【輸出に関するご注意】

本製品(又は技術)は、外国為替及び外国貿易法に基づくリスト規制の該当貨物(又は技術)になる場合がありますので、輸出(又は非居住者への技術の提供あるいは 外国において技術の提供をする目的での取引)を行なう場合には、経済産業大臣の 輸出許可(又は役務取引許可)が必要となる場合があります。必ず事前に弊社へご確認下さい。
